特注光学測定器
Special Order Instruments
車載用カメラモジュール生産関連機器
車載用カメライメージ
詳しく確認されたい方はお問い合わせお願いいたします。

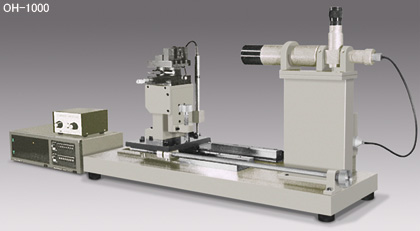

[ 光軸高さ測定器 Optical Axis Height Measuring Instrument ]
![[ 光軸高さ測定器 Optical Axis Height Measuring Instrument ]](/dcms_media/image/microscope_07_img01.jpg "[ 光軸高さ測定器 Optical Axis Height Measuring Instrument ]")
各種球面の球心からその取付面までの寸法を、被検球面（表面）による光の反射を利用して測定する装置です。
各種形状の球面鏡及びレンズ・シリンドリカルレンズ・トーリックレンズなどの取付面から光軸までの高さを測定します。
This instrument is a device to measure the value from the spherical center (optical axis) to the edge plane of various spherical surfaces utilizing light reflection of a testing spherical surface (front sruface). To measure from the optical axis to the edge plane of various spherical mirror and lenses, cylindrical lens, toric lens esc.
【OH-1000 SPECIFICATIONS】
スクロールしてご覧いただけます。
| 型式 | OH-1000 | |
|---|---|---|
| 顕微鏡系 | 総合倍率 | × 50 |
| 作動距離 | 260mm | |
| 光源 | ハロゲンランプ | |
| 被測定面の曲率半径 | R（凸面） | -50＜R≦+260mm (ただしNAの大きさによる） |
| 光軸高さ測定 | 顕微鏡視野目盛り | 十字線 |
| デジタルカウンター表示 | 1/1000mm | |
| 測定範囲 | 0～40mm | |
| 被検レンズホルダー | Z軸移動 | マグネスケール読み取り式 |
| 光軸方向移動量 | 360mm | |
| 各種治具取り付け可能 | ||
| 寸法 | L1000×W300×H510 | |
| 付属品 | ハロゲン光源、ライトガイド、カウンター、本体カバー、取扱説明書 | |

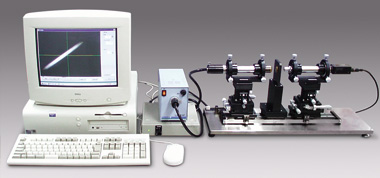

[ 母線角度測定器 ]
Optical Line Image Angular Measuring Instrumento (for cylindrical lens)
![[ 母線角度測定器 ]Optical Line Image Angular Measuring Instrumento (for cylindrical lens)](/dcms_media/image/microscope_07_img02.jpg "[ 母線角度測定器 ]Optical Line Image Angular Measuring Instrumento (for cylindrical lens)")
シリンドリカルレンズの母線の傾き角を測定する装置です。
This instrument measures the tilt angle of the generatrix of a cylindrical lens.

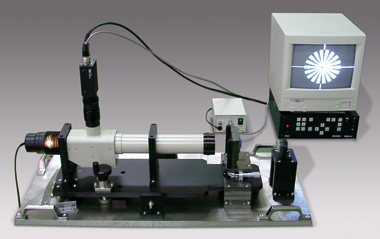

[ 可動式解像力測定器 ]
Resolving Power Measuring Instrumento (collimator movable type)
![[ 可動式解像力測定器 ]Resolving Power Measuring Instrumento (collimator movable type)](/dcms_media/image/microscope_07_img03.jpg "[ 可動式解像力測定器 ]Resolving Power Measuring Instrumento (collimator movable type)")
被検レンズの軸上および軸外の結像状態を評価する装置です。
This instrument evaluates on-axis and off-axis imaging conditions of a test lens.
FB(フランジバック)測定装置
Flange back measuring system
[ 解像力投影検査器 RPT-350 ]
Resolution Power Test Projector
![[ 解像力投影検査器 RPT-350 ]Resolution Power Test Projector](/dcms_media/image/microscope_07_img05.jpg "[ 解像力投影検査器 RPT-350 ]Resolution Power Test Projector")
RPT-350は、メタルハライドランプを使用した解像力投影検査器です。この装置の特長として、チャート有効径がφ35mmあることと、光源が明るいため暗室を必要としない点が挙げられます。
RPT-350 is a resolution power test projector using a metal halide lamp. The features of this equipment: the effective diameter of the chart is 35mm and no darkroom is required because the light source is bright.
[ CDスポット測定器 ]
CD Spot Measuring Instrument
![[ CDスポット測定器 ]CD Spot Measuring Instrument](/dcms_media/image/microscope_07_img06.jpg "[ CDスポット測定器 ]CD Spot Measuring Instrument")
ピックアップレンズの芯出しと接合するための装置です。
This instrument allows centering and cementing compound lenses such as pickup lenses.
魚眼レンズ用チャート Chart for fish-eye lenses
魚眼レンズユニットの解像力を検査するためのチャートです。
ドームチャートの中央に検査レンズユニットを配置し、撮影してレンズの解像力を検査します。
This chart is used to inspect the resolution of fish-eyelens units. Position the unit you want to inspect in the center of the dome chart, and inspect its lens resolution by capturing an image.

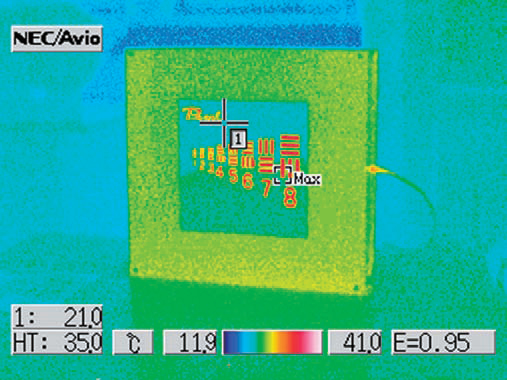

照明装置
Lighting equipment
［SPECIFICATIONS］
スクロールしてご覧いただけます。
| 対象レンズ | 等距離射影/正射影/他 | |
|---|---|---|
| Objective lenses | Equidistant projection/ orthographic projection/others |
|
| 画角 | 180° （特注にて200°対応可） |
|
| Angle of view | 180° （200° lenses are availableas a special order） |
|
| 解像本数 | 400/330/275TV本 （指定解像本数に対応可） |
|
| Resolution level | 400/330/275TV （The resolution can be selected freely） |
|
| 射影方式 | 等距離射影（正射影も製作可） | |
| Projection system | Equidistant projection （We can also manufacturer a chartfor orthographic projections.） |
|
| 撮影距離 | 250mm | |
| Projection distance | ||
| 照明 | 光源 | 蛍光灯 |
| Illumination | Light source | Fluorescent light |
| 定格電圧 | 100V | |
| Rated voltage | ||
| 消費電力 | 28W | |
| Current consumption | ||
| 相関色温度 | 5400K | |
| Corresponding color temperature | ||
| 平均演色評価数 | Ra > 90 | |
| General color rendering index | ||
