微細パターンCGH
Computer-Generated Holograms
特長 Features
高分解能パターンニングで高精度
High precision thanks to high-resolution patterning
生成する光波面を示す関数式からのデジタイジンダ処理分解能を上げてパターンニング設計を行うため、円弧状のパターンにおいても藩らかな曲線を両現可能で、より違続的な光波面の再生を実現しています。Since this system creates patterns by enhancing the resolution of the digitizing pr00988 frøm th6 function formula which indicates the optical wavefront, it can reproduce smooth curves for arc-shaped patters, and allows reproduction of nore continuos opticral Wavefronts.
新方式で作成、高精度・低コストを両立
Both high precision and low cost are now available because a new light system is used for reproduction.
従来型のCGH製作方式では、EB描画装置や高精度なドライエッチングなどが必要で製作期間やコストに問題がありましたが、新方式によるCGH製作方法を開発し、高精度なものを短期間で提供することが可能となりました。The conventional CGH (Computer Generated Hologram) production method requires electro beam drawing equipment and high-precision dry etching sail, so it takes longer to produce at a higher cost, Our new system allowed us to develop a new CGH production method that provides high precision CGHs in less title.
同ーパターンはさらに低コスト
It also lowers costs for the same pattern.
一度製作したCGHに関しては、新製法に伴う製作条件などが既知となり、不良要因などを統除することが可能となるため、さらなる低コストでの製作を実現します。
Once you hawe made a CGH, you know the production conditions for the new manufacturing frihetřicds.
brings a further cost reduction.
カスタム品で短納期
Short delivery times for custom-made products
主にCGH製作においては、ユーザ仕様によるカスタム品での対応となります。製作工程の大部分を自社加工で対応するため、短納期での提供が可能となります。(ただし、標準ベース基盤寸法の場合に限ります。)CGH production is largely for custom products made from customer's specifications. Most of the production processes are carried cut by the customer's pre-processing, so they can shorten their own delivery times. (However, this is true only for substrates withstandard base dimensions.)
CGH(回折レンズ)製作

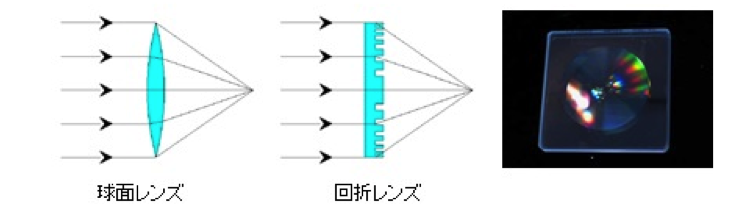

回折レンズとは、光が狭い隙間を通る際に曲がる「波の性質」を利用したレンズです。 隙間の幅及び波長により、回折角が変化します。回折レンズ非球面原器は、作りたいレンズ形状をコンピュータで計算して回折レンズで作ります。
そのため、シミュレーションが可能なパターンであれば製作可能となります。
→非球面回折レンズの製作が可能となります。
作成に必要な基礎データ
Basic data for producing CGHs
CGHを作成する場合に必要なデータは、いくつかの方法から選択してユーザ様より提供していただくことになります。(代表例) また、使用する波長やアライメントに必要なパターン情報も必要となることがあります。別途打合せさせていただきます。
To create a CGH, a customer must first choose one of several methods and then submit the required data to us. (Typical examples) You may also need to submit the wavelength you want to use and pattern information for alignment, We Would like to discuss some items separately.
①必要なパターン半径寸法を直接提示していただく方法 Tell us the radius dimensions of your required patterns
②位相関数の係数情報として提示していただく方法(関数式1) Send us a coefficient of the phase function (function formula 1)
