コリメータは無限遠からの光（平行光）を得る装置で、研究・開発、生産ラインで高精度の焦点面検出を高効率で行います。
●安定した性能で、クオリティの高い平行光線束が得られます。
●カメラレンズ・ビデオカメラレンズなどの、焦点位置検査・∞調整・収差の確認などを行います。
●安定した性能で、クオリティの高い平行光線束が得られます。
●カメラレンズ・ビデオカメラレンズなどの、焦点位置検査・∞調整・収差の確認などを行います。
Collimator collects paralel light gained and highly-efficient inspection of focal surface can be performed for research and development and production line.
Stable performance allows the user to obtain parallel light beams with high-quality. Examination of the focal position, infinity adjustment, and distortion can also be performed for camera lens, and camcorder lens.
Stable performance allows the user to obtain parallel light beams with high-quality. Examination of the focal position, infinity adjustment, and distortion can also be performed for camera lens, and camcorder lens.
[ CL Series ]
【CL-500、CL-1000、CL-1600、CL-2250 SPECIFICATIONS】
(*1)専用チャート以外にもオートコリメータ・コリメータ用チャートの中から選択することができます。 (*1)In additions to charts for these models, other charts can be selected from those for autocollimators and collimators.

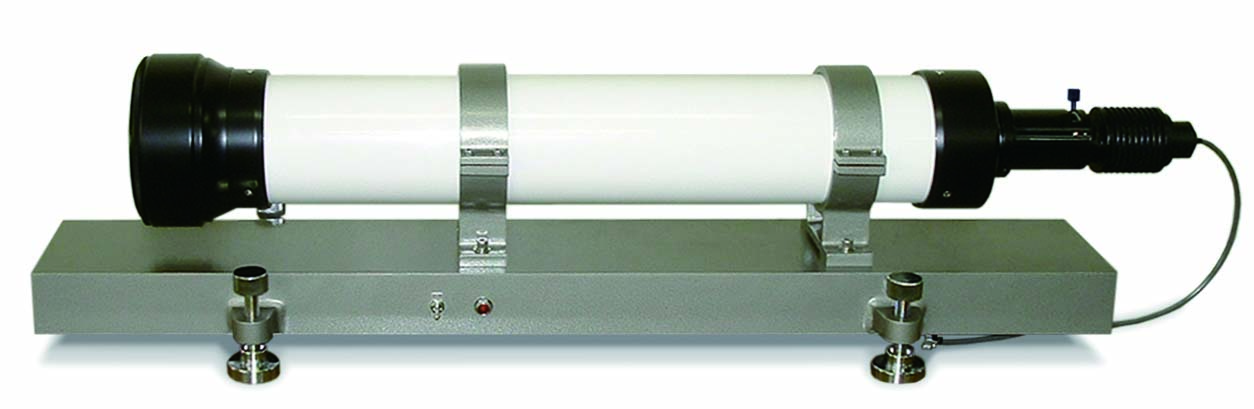

| 型式 | CL-500 | CL-1000 | CL-1600 | CL-2250 |
|---|---|---|---|---|
| 焦点距離 | 500mm | 1000mm | 1600mm | 2250mm |
| 有効口径 | φ50mm | φ100mm | φ110mm | φ120mm |
| 全長 | 650mm | 1400mm | 2000mm | 2750mm |
| 寸法、重量 | L645×W180×H390, 12kg | L1400×W300×H350, 46kg | L2050×W300×H350, 67kg | L2600×W300×H350, 86kg |
| チャート（*1） | ブロック(N)、ジーメンススター(N)、ピンホール(N)の選択可 | ブロック(N)、ジーメンススター(N)、ピンホール(N)の選択可(交換式） | ||
| フィルター | グリーンフィルター | |||
| 光源 | 6V, 30W タングステンランプ | |||
| 消費電力 | AC100V/110V/220V/240V, 40W | |||
| 付属品 | チャート（CL-500は除く）、グリーンフィルター、スペアランプ、スペアヒューズ、本体カバー、電源コード、取扱説明書 | |||
[ MVC-320 ] マルチビデオコリメータ
Multi Video Collimator
●ビデオカメラやデジタルカメラの組立て・検査・修理工程で、高精度の焦点面検出を行います。映像モニタまたは波形モニタと組合わせることで、作業能率を大幅に向上します。
●無限遠のみでなく無限遠より約0.3mまでの有限距離が設定できます。
●サブチャートで焦点面位置に対する許容範囲も同時に検査が可能です。
●Sensitive detection of the focus plane can be performed in the process of assembly, inspection and repair of camcorder and digital camera.
●Not only infinity, but finite distance of 0.3m away from infinity can be set for the collimator.
●In sub-chart, the range allowed for the position of focal surface can also be examined.
【MVC-320 SPECIFICATIONS】
| 型式 | MVC-320 |
|---|---|
| 焦点距離 | 320mm |
| 有効口径 | φ65mm |
| 全長 | 640mm |
| チャート | 標準仕様スリットチャート 3枚 |
| 有限距離範囲 | ∞～0.3m |
| 寸法、重量 | L700×W200×H300, 20kg |
| 光源 | 6V, 12W タングステンランプ |
| 消費電力 | AC100V, 30W |
| 付属品 | スペアランプ、電源コード、取扱説明書 |
高性能コリメータ CLS-1000
CLS-1000は、これまでにない収差性能を備えた高性能コリメータです。光学設計で波面収差・色収差・画角特性を可能な限り適正化、レンズ調応 による最適化、さらには干渉計による計測評価で性能確認を行っています。 コリメータは、計測機器に利用される基本デバイスであり、近年の高性能化した撮像レンズの各種計測評価・調整にもCLSー1000は、有効なアイテムとなると確信しています。
【AC-80、 AC-80F、 AC-140、 AC-140F SPECIFICATIONS】
| CLS-1000標準仕様 | 性能(typ.) | ||||
|---|---|---|---|---|---|
| 焦点距離 | 1000m | 軸上破面収差 | 0.03 rms※1 | ||
| FNo. | F8.3 | 色収差 | ±0.03mm※2 | ||
| チャート | ピンホール他 | ※1波長は632.8nm※2F,e,d,C線において | |||

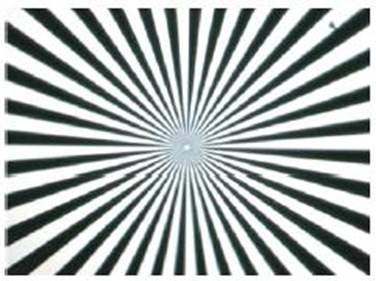

チャート検出像
中心部まで鮮明なジーメンスチャートは、 解像力が高い証拠です。
※反射式望遠鏡にて撮影デフォーカス像

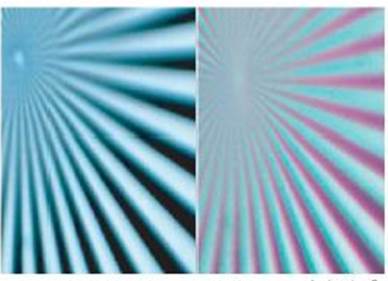

デフォーカスしても色の漆みがありません。 異常分散ガラスを使用し色収差を最適化。
CLS-1000 アクロマートタイプ軸上干涉編

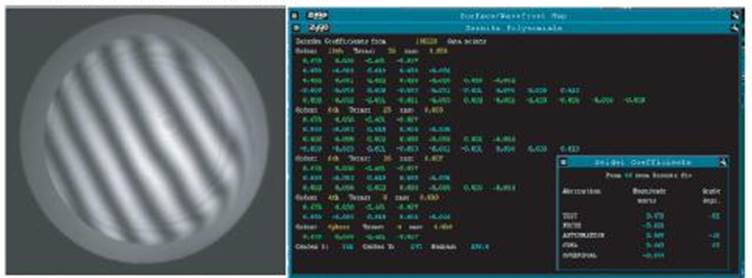

有効口径 120mm範囲で P-V 0.12, RMS O.O2 コマ収差、非点収差、球面収差も少ない。
※ダブルパス方式により干渉(フィゾー干渉計）
コリメータとは CLシリーズ
コリメータとは、平行光束を作り出す装置です。平行光束とは、レンズの性能を評価する時に使用する基本的な光束です。
コリメータは、レンズの性能を評価・測定するためには必要な光学系です。
コリメータは、レンズの性能を評価・測定するためには必要な光学系です。

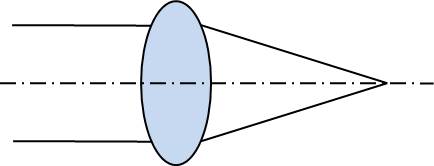

レンズに平行光束を照射すると、焦点位置にピントを結びます。
レンズに有限光を照射すると、照射位置に対する共役な位置にピントを結びます。
コリメータには、CL-500からCL-2250までありますが、被検レンズの焦点距離の3～10倍の長さの物を選定します。
