解像力投影検査器
Resolution Power Test Projector
解像力投影検査器は、前面に被検レンズを取り付け、テストチャート像をスクリーンに投影することで被検レンズの解像力、歪収差などを、目視で検査する装置です。
Test lens is attached at the frontal part of Resolution Power Test Projector. Test chart is projected on the screen, and visual inspection for resolving power of the testing lens, apherical aberration, astigmatic aberration, and distortion is possible.

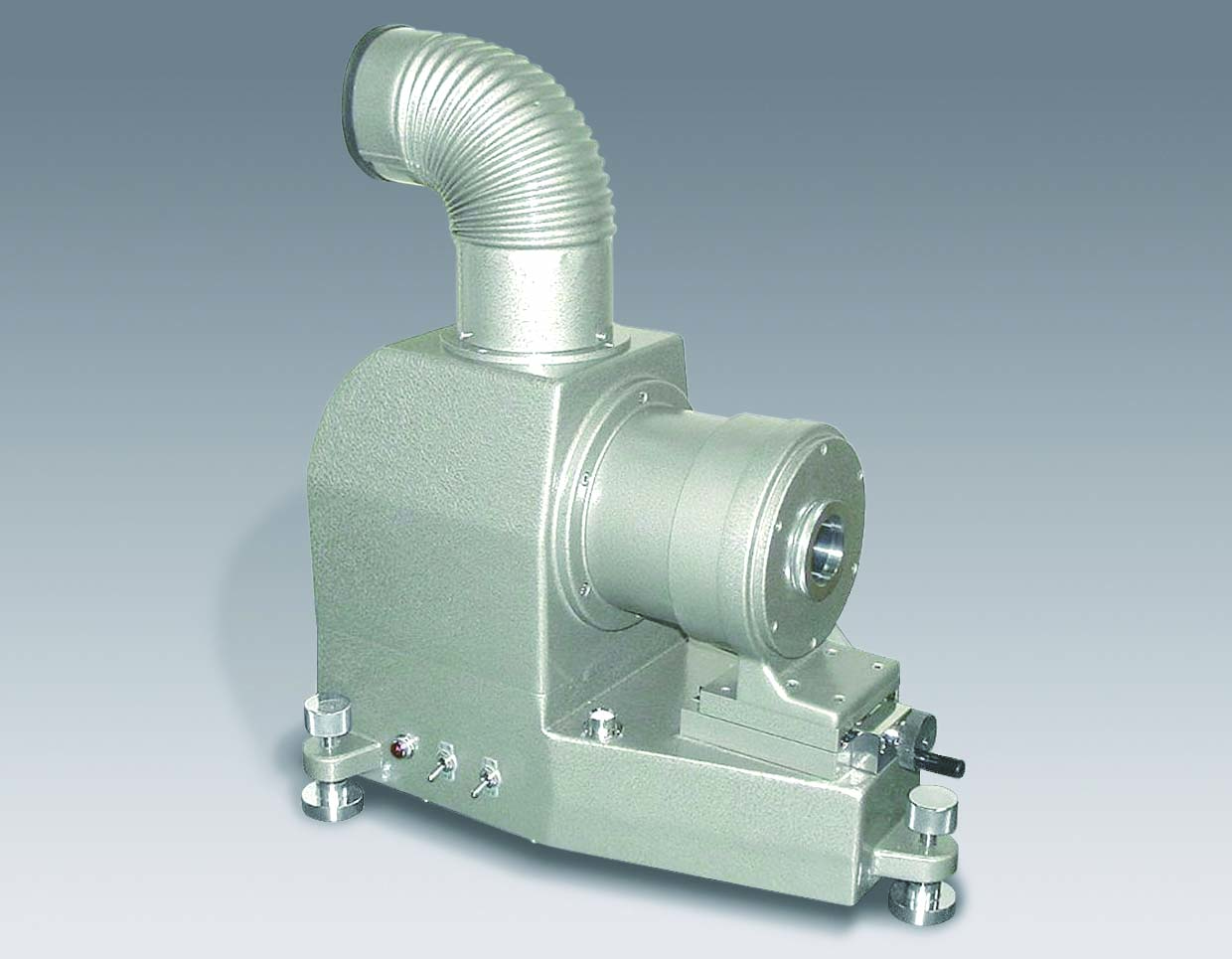

[ RPT-25 Series ]
- カメラレンズなどの解像力・球面収差・非点収差・像面湾曲・軸外の色収差などを、投影方式により効率よく検査します。
- 受入検査や工程検査の合否判定に幅広く使用されています。
- Measure the resolution power for 35mm cameras lens or large film camera lens, etc. by projection system.
- Tests spherical aberration, astigmatic aberration, destortion and abaxial color aberration.
- Wide application for inspection on the production lines and incoming inspection.
【RPT-15 Series SPECIFICATIONS】
＊被検レンズを本器へ取付けるためのマウントを各種制作しています。
| 型式 | RPT-25A | RPT-25AW | RPT-25B | RPT-25BW | RPT-25C |
|---|---|---|---|---|---|
| 用途（被検物） | カメラ用レンズ | ||||
| 最短フランジバック | 27mm | 0mm | 37mm | ||
| 焦点調整範囲 | 30mm | 40mm | 30mm | 40mm | 30mm |
| レンズマウント受け | 回転マウント M48 × 1 | 回転マウント M72 × 1 | |||
| 集光レンズ | 3枚構成 集散光式 | 4枚構成 集散光式 | 4枚構成 集散光式 | 5枚構成 集散光式 | 3枚構成 集散光式 |
| 光源 | DC24V, 230W ハロゲンランプ（ランプ移動可） | ||||
| チャート（オプション） | φ70mm ポジ、ネガ | φ30mm ポジ、ネガ | φ90～120mm ポジ、ネガ | ||
| 消費電力 | AC100-240V, 300W | ||||
| 寸法、重量 | L540×H310×W610, 35kg | ||||
| 付属品 | スペアランプ、スペアヒューズ、電源コード、取扱説明書 | ||||

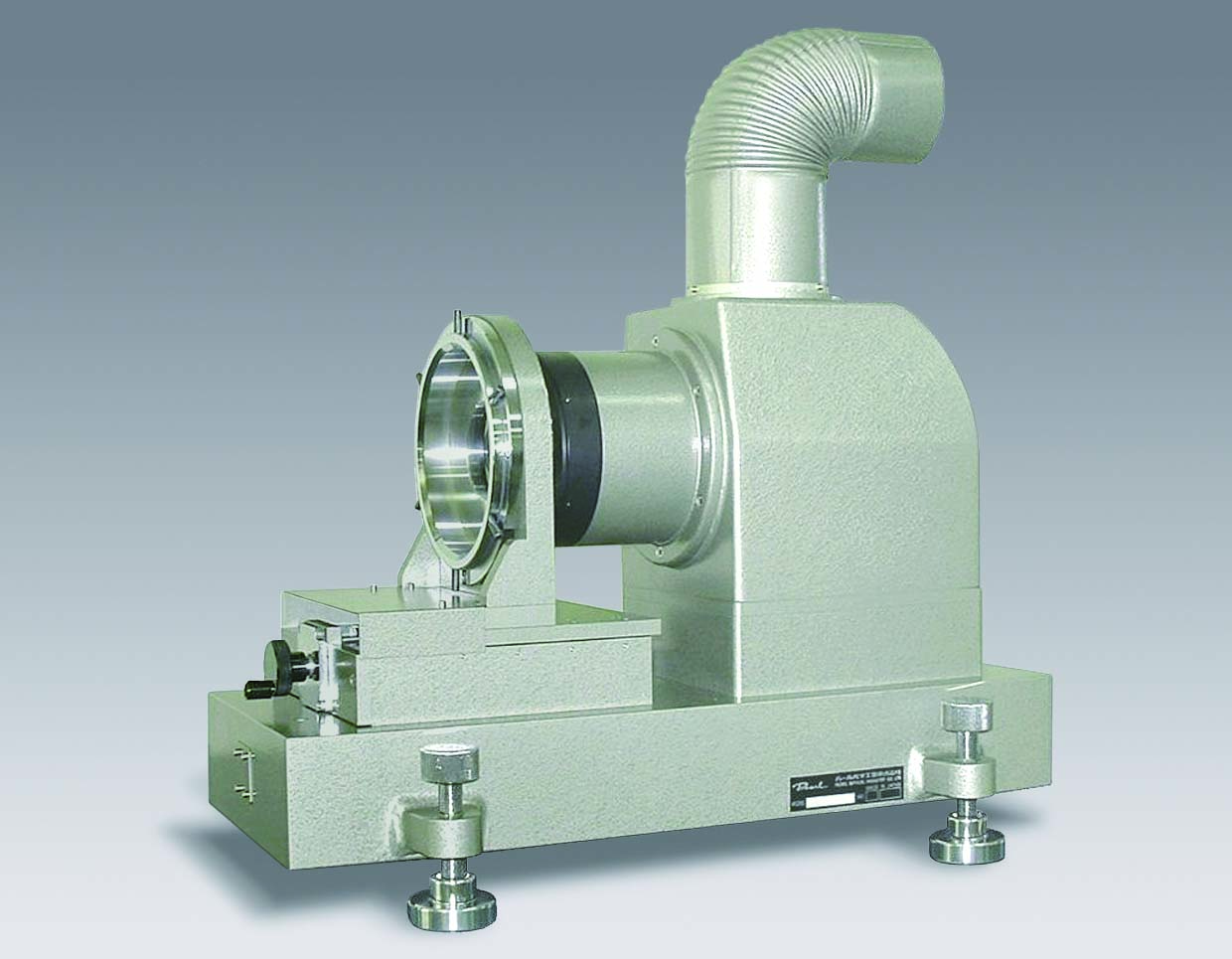

[ RPT-27 ]
- ステッピングモーターによるリモコン操作が可能です。（コード5m)
- 一人で作業ができ、ピント合わせはスピード可変の粗動と、0.01mm送りの切換方式。
- フランジバックが短い。（Bタイプ0mm設定）
- マウント取り付け部がφ150mmと大きく作業性が良い。
- A remote control operation is available with a stepping-motor.(cable 5 meter)
- Short flange-back. (B type 0mm)
- Large mounting section (φ150mm) for easy operation.

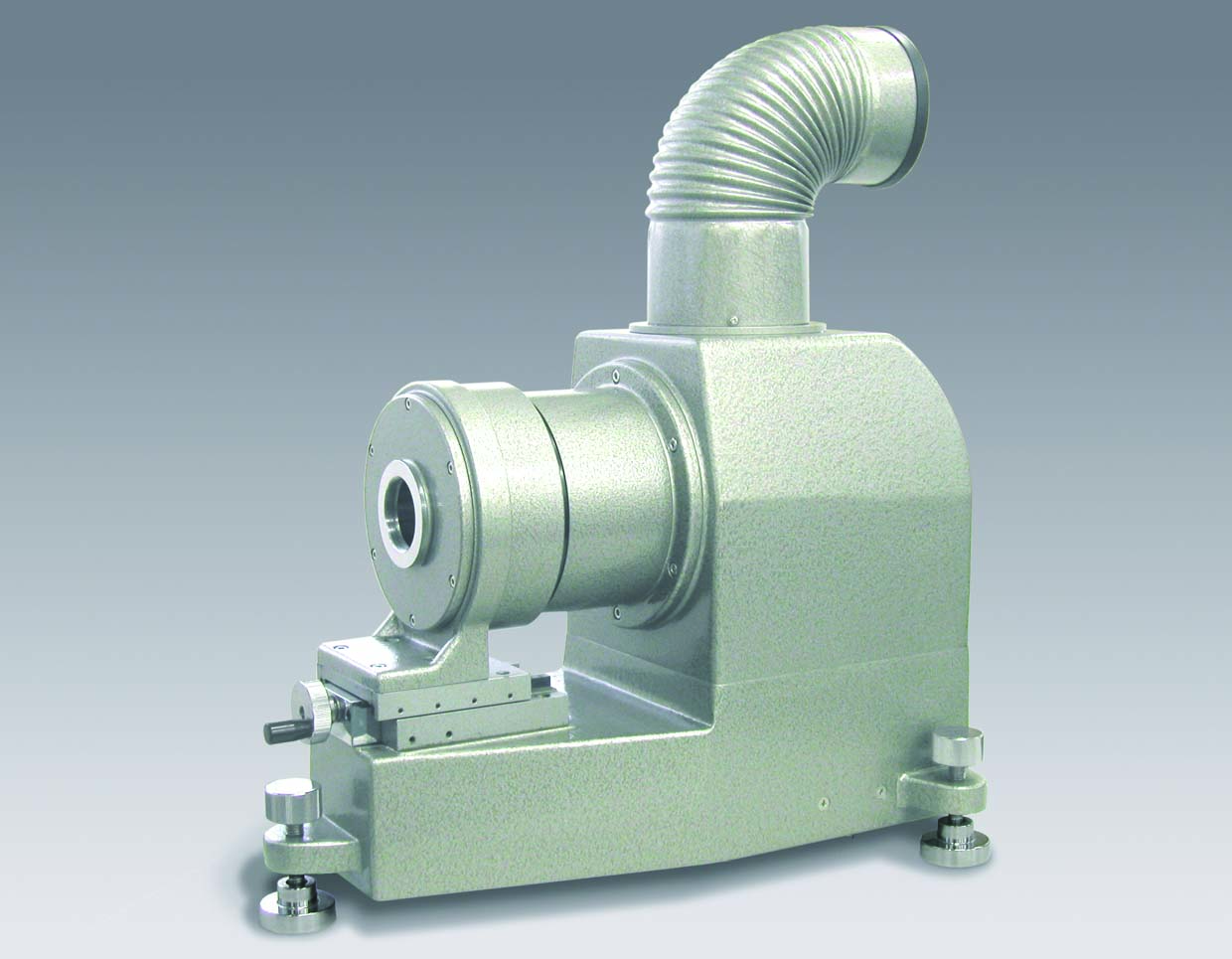

[ RPT-18]
- 広角カメラレンズ用及びバックフォーカスの短いレンズに対応します。
- 35mmカメラレンズではf=21mm 以上、バックフォーカス8mm。
- CCTVレンズではf=2.8mm 以上に適用。
- Use for wide-angle lens or short focus lens.
- Apply for over f=21mm, back focus 8mm of 35mm camera lens.
- Apply for over f=2.8mm CCTV lens.
【RPT-17、 RPT-18 SPECIFICATIONS】
| 型式 | RPT-27A | RPT-27B | RPT-18A |
|---|---|---|---|
| 用途（被検物） | カメラ用レンズ | ||
| 最短フランジバック | 20mm | 0mm | 27mm |
| 焦点調整範囲 | 50mm | 30mm | |
| レンズマウント受け | 回転マウント M72 × 1 | 回転マウント M48 × 1 | |
| 集光レンズ | 3枚構成 集散光式 | 4枚構成 集散光式 | 6枚構成 集散光式 |
| 光源 | DC24V, 230W ハロゲンランプ（ランプ移動可） | AC100V, 250W ハロゲンランプ（ランプ移動可） | |
| チャート（オプション） | φ70mm ポジ、ネガ | φ30mm ポジ、ネガ | φ70mm 35mm用、APS用 |
| 消費電力 | AC100-240V, 300W | AC100V、300W(AC240V 仕様はオプションとしてダウントランスが必要） | |
| 寸法、重量 | L650×H360×W610, 47kg | L540×H310×W580, 35kg | |
| 付属品 | スペアランプ、スペアヒューズ、本体カバー、電源コード、取扱説明書 | ||
[ RPT-201 ]
Lens for cellular phone and lens for moble
●RPT-201は主に、短焦点レンズおよびプラスチック単レンズなどの投影解像力検査に使用します。
●チャートの交換が可能です。
●Suitable to measure the resolution power for short focal lenght lens.
●Changeable function for test charts.
[ RPT-107 ]
Lens for degital camera
●RPT-107は主に、CCDカメラ用レンズの解像力を、投影方式により検査します。
●チャートの交換が可能です。
●Measure the resolution power for CCD camera lens and so no, by projection system.
●Changeable function for test charts.

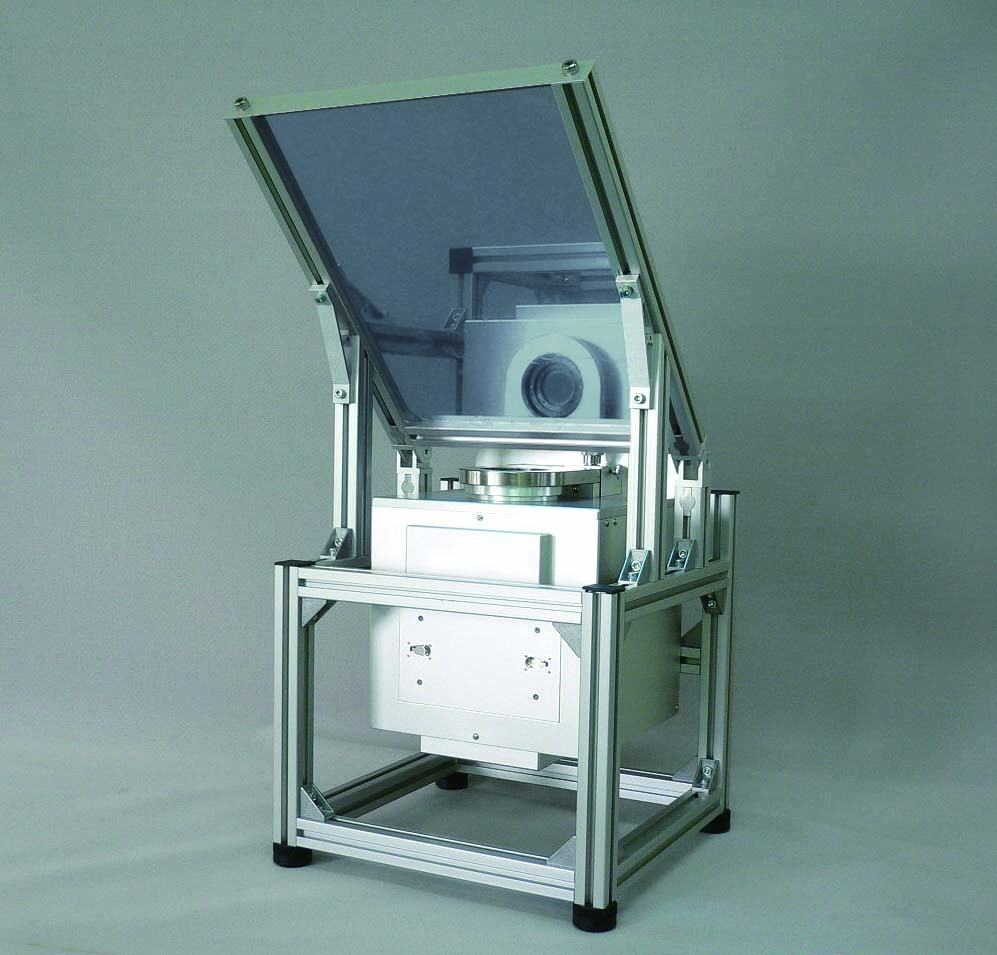

[ RPT-201T ]
縦型解像力投影検査器
Longitude Resolution Power Test Projector
[携帯電話用レンズ、モバイル用レンズ]
Lens for cellular phone and lens for mobile
Lens for cellular phone and lens for mobile
- RPT-201Tは、RPT-201を縦型に配置してミラーで反射させた像を投影するタイプです。
- RPT-201Tは主に、短焦点レンズの投影解像力検査に使用します。
- 被検レンズをホルダーに置くだけで検査ができますので、作業能率が格段にアップします。
- チャートの交換が可能です。
- The RPT-201T is set up by installing it vertically and it projects images by reflecting them in a mirror.
- Suitable to measure the resolution power for short focal length lens.
- Changeable function for test charts.
【RPT-201、 RPT-107 SPECIFICATIONS】
| 型式 | RPT-201 | RPT-107 |
|---|---|---|
| 用途（被検物） | CCDカメラ用レンズ、CCTVレンズ、ITVレンズ、携帯電話用レンズ | |
| 最短フランジバック | マウント基準面より5mm | |
| 焦点調整範囲 | 前後移動量 25mm | |
| 移動量表示 | 0.01mmデジタル表示 | |
| レンズマウント受け | M72 × 1 | |
| 光源 | 24V 200W ハロゲンランプ | |
| チャート（オプション） | 2/3型サイズ以下 | |
| 消費電力 | AC100V/115V/200V/220V, 220W | AC100V/115V/200V/220V, 200W |
| 寸法、重量 | L320×H285×W255, 16kg | L465×H270×W200, 18kg |
| 付属品 | スペアランプ、スペアヒューズ、本体カバー、電源コード、取扱説明書 | |

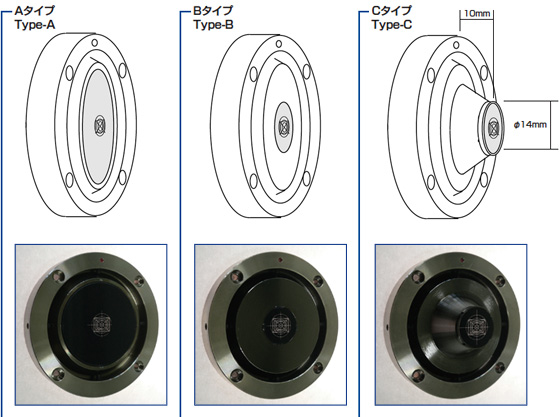

［RPT-107、RPT-108、RPT-201用標準チャート枠形状］
Uses standard chart frame shapes for the RPT-107, 108, and 201
| 名 称 | チャート外径 | チャート有効径 | 備 考 |
|---|---|---|---|
| Aタイプ | φ30mm | φ10mm | |
| Bタイプ | φ13mm | φ12mm | 250本／mm チャート用 |
| Cタイプ | φ13mm | φ12mm | 250本／mm チャート用、携帯電話レンズ用 |
解像力検査とは

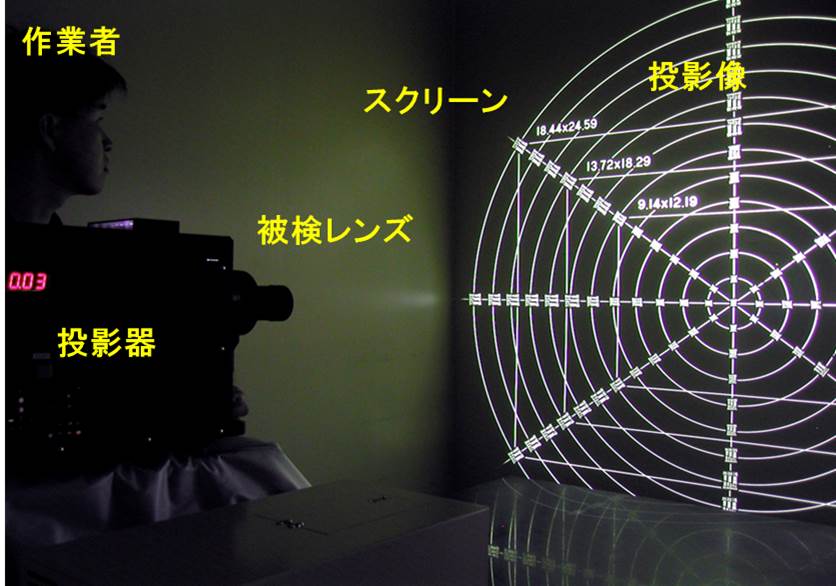

解像力投影検査器は、組レンズの評価を行う装置です。 被検レンズのピント位置にチャートを移動させ、逆投影方式によりスクリーンに映った図表を見てレンズの評価を行います。
装置を使用するためには、暗室が必要です。
被検レンズの焦点距離に対して30～50倍の投影距離が必要です。
レンズを組んでいるメーカー、購入しているメーカーが使用しています。

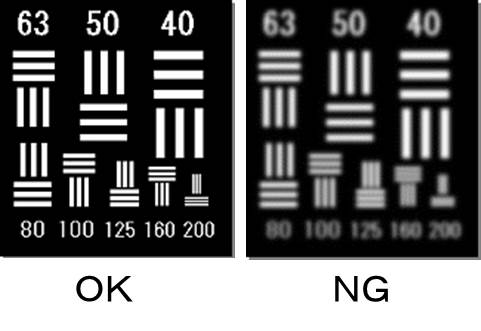

図票から解像力を評価します。
中心にピントを合わせたときの周辺の状態を評価します。
