芯出し顕微鏡
Centering Microscope

芯出し顕微鏡は光学レンズ・光学板材などの偏芯量を、被検物を手で回転し、透過光の傾き量で評価する装置です。 レンズ貼り合せ時の芯出しやレンズホルダー接着時の芯ずれ量と方向を高精度に読み取り、作業用としても使用できます。 光源は高輝度LEDを採用し、タングステンランプに比べ1/15の低消費電力です。
The Centering Microscope enables the user to evaluate de-centering quantity of the optical lenses, by turning a testing lenses and measuring the gap in the reticle image of permeation. Since the instrument can detect even slight de-centering quantity and angles at centering, it can be used when attaching lenses or lens holders. As illuminant, high-brightness LED is applied, and only 1/15 of electricity is consumed compared to a tungsten bulb.

[ CM-127、CM-127TV ]

芯出し顕微鏡

●CM-127は、被検レンズの測定範囲が30~300mmのコンパクトな装置です。

●CM-127 is small and handy equipment with measurement scope of 30-300mm focal length for testing lens."

[ CM-106、CM-106TV ]

芯出し顕微鏡

●CM-106は、CM-127より被検レンズの測定範囲が広くなっています。

●Model CM-106/CM-106tv are developed faving a awider mesurement range than CM-127.

【CM Series SPECIFICATIONS】

スクロールしてご覧いただけます。

型式 CM-127 CM-127TV CM-106 CM-106TV

用途(被検物)

凸レンズ、凹レンズ、貼り合せレンズなど
対物レンズ  × 10
接眼レンズ  × 10(視度調整機構付)
CCDカメラ --- 1/2型白黒 --- 1/2型白黒
モニタ --- 9型白黒 --- 9型白黒
レンズホルダー φ10~50mm
被検レンズの焦点距離 30~300mm 15~500mm
最小読取り分解能 20秒(被検レンズと対物レンズとの間が100mmの時)
光源 緑色高輝度LED(6V、180mW)
電源 AC100~240V、50/60Hz
モニタ --- AC100~240V、15W --- AC100~240V、15W

CCDカメラアダプタ

--- AC100~240V、25W --- AC100~240V、25W
寸法、重量 L220×W170×H370, 4kg L220×W170×H430, 11kg L350×W170×H370, 6kg L350×W170×H430, 13kg
付属品 ACアダプター、延長ケーブル、取扱説明書 モニタ、カメラ用電源、カメラケーブル、BNC同軸ケーブル、ACアダプター、延長ケーブル、取扱説明書 ACアダプター、延長ケーブル、取扱説明書 モニタ、カメラ用電源、カメラケーブル、BNC同軸ケーブル、ACアダプター、延長ケーブル、取扱説明書

透過式偏芯測定器
Translucent Eccentricity Measuring System

透過式偏芯測定器は、被検レンズ(凸レンズ、凹レンズ組レンズ 等)の外径と光軸との偏芯量を透過式で測定する装置です。
光学系を切り替えることにより、最少読み取り分解能が10秒と20秒で測定することが可能です。

The translucent Eccentricity Measuring System is a unit that translucently measures eccentricity between the outer diameter and the light beam axis of a test lens (convex, concave, and compound lenses).
By switching the optical system, you can set the minimum resolution unit to 10 seconds or 20 seconds.

[ CM-100α ]

[ CM-100α ]
【CM-100α SPECIFICATIONS】

スクロールしてご覧いただけます。

型式 CM-100α
用途(被検物) 凸レンズ、凹レンズ、貼り合せレンズなど
CCDカメラ 1/4型白黒
テレビモニタ 7型白黒
レンズホルダー φ10~50mm
被検レンズの焦点距離 ±3mm~∞
最小読取り分解能 10秒/20秒
光源 緑色高輝度LED(6V,180mW)
電源 AC100~240V,50/60Hz
寸法、重量 L220×W170×H370, 4kg
付属品 AC/DCアダプター、本体カバー、取扱説明書

1目盛の読み値を選択可能
Selectable scale division units

新たな光学系の採用により、1目盛の値を2種類から選択可能です。(1目盛の値=10秒読み/20秒読み)
被検レンズの焦点距離が変わっても、1目盛の値は変わりません。これにより1目盛の値の換算が不要になり、偏芯量の測定が容易になります。

1目盛りの読み値を選択可能

Thanks to a new optical system, you can select the size of one scale devision from two choices. One division : 10 seconds/20 seconds.
Even if the focal distance changes from one test lens to the next, the size of an indivisual division does not change. With this system, you do not need to calculate the value of one division, allowing you to measure eccentricity easily.

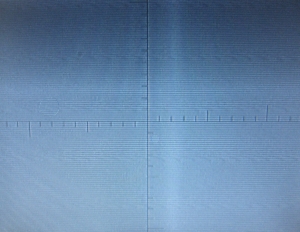

偏芯量(角度)を直読表示
decentering value (angle) is directly checked & displayed

十字線像の移動量をモニター上のスケールで直接読み取ることができます。この値が直接偏芯量(角度)になります。レンズの間隔を測定したり、偏芯寸法から換算したりする必要はありません。

The moving distance of crossing line image can directly be checked on the scale of the monitor. The read value itself is the decentering value (angle). It is not necessary to neither measure distance betwiin lenses nor calculate angle from decentering size.

小口径・短焦点レンズの偏芯測定にも対応
Its usage can be extended to messurement of decentering values in small size/short focus lens.

CM-100αは、新開発の光学系により今まで測定できなかった短焦点レンズの偏芯測定を、透過方式で可能にしました。専用レンズホルダーで焦点距離が±3mm~∞まで像が得られます。

With the newly-developed optic system, the centering microscope CM-100α enables us to measure the decentering value of short focus lens in transmission method. Special lens holder helps the user fain an image with focal lenght ranging from -3/+3mm and infinity.

簡単なピント合わせ
Easy focusing

ハンドルは粗動・微動の二重構造で、ピント出しを正確に行います。

The control dial has a double-structure of coarse & fine focuses, helping accurate focusing.

簡単なピント合わせ

画期的なナビゲーションチャートを採用
Revolutionary navigation chart is used

従来、短焦点レンズの芯出し作業ではチャートの中心を見つけ出す作業が大変でしたが、新開発のナビゲーションチャートにより迅速に中心を捉えられます。像の移動もステージ移動ノブで素早くできます。

Centering operation on short focus lens was often found troublesome before, but the newly-developed navigation chart enables the user to quickly catch the central part. Moving an image is also made easy by adjusting of a stage movement dial.

画期的なナビゲーションチャートを採用
画期的なナビゲーションチャートを採用

便利な明るさ調節
Useful vtightness adjustment

短焦点レンズほど画像が暗くなるため各種レンズに対応できるよう明るさをボリュームで可変できます。

Since a shorter focus lens has a darker image, a variety of brightness can be adjusted for different lenses, using a dial.

便利な明るさ調節

UVファイバーの取り付けが簡単
Easy attachment of UV fiber

芯出し・バルサム作業時のUV照射に便利なUVファイバーホルダー(オプション)をご用意しています。

UV fiber holder is available (as a special accessory) for UV irradiation during operations of centering and bonding lenses.

UVファイバーの取り付けが簡単

ACM-1000は、透過式偏芯測定器CM-100αを使用した自動レンズ測定ユニットで、レンズの偏芯量の全数測定に有効です。
作業者が試料台にレンズをセットするだけで、自動的にレンズの偏芯測定を行います。また、策定結果はLAN接続されているPCに自動的に送られるので、測定したレンズの解析が容易に行えます。

コンパクトなユニット

CM-100α、IPS-5000、レンズ自動回転ステージと、それらに関する制御部をコンパクトにまとめました。容易に移動できる大きさになっているので、コンセントが1つあれば、どこでも作業を行う事が可能です。

シンプルな測定作業

偏芯測定の作業をとてもシンプルにしました。
作業者は、レンズ自動回転ステージにレンズをセットするだけです。後は、装置が自動的にレンズの偏芯量を測定し、測定結果をPCに送信します。

1台のPCで測定データの一元管理が可能

お手持ちのPCとACM-1000をLANケーブルで接続する事により、PCでのデータ管理が可能となります。
また、測定条件もPCより制御が可能となります。

自動偏芯測定装置 ACM-1000
各測定者の測定データの保管が可能

各測定者の測定データの保管が可能

各装置で測定した結果をPC側の任意のフォルダーに保存する事が可能です。
測定結果はCSV形式、測定画面はJPG形式でそれぞれ自動的に保存され、検査解析および検査成績書の作成もできるなど、自由自在に加工が可能になりました。

各測定者の測定データの保管が可能

各測定者の測定データの保管が可能

各装置で測定した結果をPC側の任意のフォルダーに保存する事が可能です。
測定結果はCSV形式、測定画面はJPG形式でそれぞれ自動的に保存され、検査解析および検査成績書の作成もできるなど、自由自在に加工が可能になりました。

反射式偏芯測定器
Reflection type Centering Instrument

反射式偏芯測定器は、反射方式により被検レンズ(凸レンズ、凹レンズ)の外径とレンズの球面中心との偏芯量を測定する装置です。

Reflective-Centering Device measures optical axis de-centering from spherical surface (convex and concave) on testing lens, using a reflection method by referring to the external diameter of the lens.

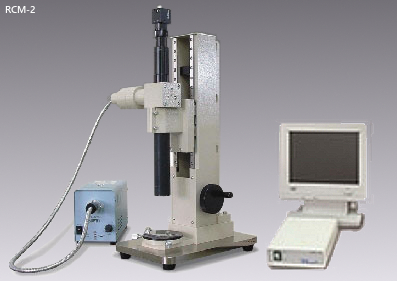

[ RCM-2 ] [ RCM-10 ]

[ RCM-2 ]

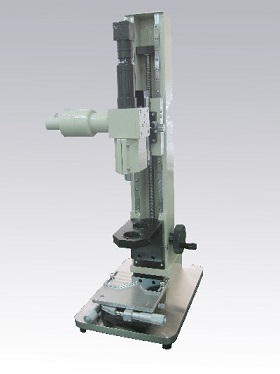

[ RCM-10 ]

【RCM-2、RCM-10 SPECIFICATIONS】

スクロールしてご覧いただけます。

型式 RCM-2 RCM-10
対物レンズ 作動距離 75mm 被検レンズの曲率半径により4通りに変更
有効口径 φ20mm
CCDカメラ 1/2型 白黒
モニタ 9型 白黒
被検レンズの曲率半径 凸レンズ 75mm 以下 R=1~∞
凹レンズ 200mm以下 R=1~∞
顕微鏡移動量 200mm 300mm
最小読取分解能 20秒(曲率半径R=50mmの時)
光源 15V, 150W ハロゲンランプ ライトガイド方式
消費電力 ライトガイド AC100V~240V, 200W
CCDカメラアダプタ AC100V~240V, 25W
モニタ AC100V~240V, 15W
寸法、重量 L280×W230×H570, 28kg L300×W200×H850, 35kg

RCM-10は、ほぼすべての曲率半径Rに対して反射式で偏芯量を測定する事が可能な装置です。
しかも、省スペース、低価格を実現した実用的な装置です。

曲率半径R=±1mm~∞が測定可能

RCM-10は曲率半径R=±1mmから∞までの被検レンズに対して測定が可能です。
被検レンズの曲率半径Rに対して、4通りにユニットを交換して測定します。
それぞれの測定範囲は、
TypeA:曲率半径R=+1mm~+200mm
TypeB:曲率半径R=+200mm~∞
TypeC:曲率半径R=-1mm~-300mm
TypeD:曲率半径R=-300mm~∞

偏芯量を自動算出し、即座に合否判定

被検レンズを回転させた時の軌跡を自動的に取り込み、測定偏芯量を最小二乗法で演算し、モニター上にデジタル表示します。

各測定者の測定データの保管が可能

各IPSで測定した結果をパソコン側の任意のフォルダーに保存する事が可能です。 測定結果はCSV形式、測定画面はJPG形式でそれぞれ自動的に保存され、検査解析および、検査成績書の作成もでき、自由自在に加工が可能となります。

画像処理システム Image Processing System

ぼやけて見にくい透過十字像を新開発画像処理システムで鮮明に表示します。レンズを回転させると、軌跡を自動的に取り込み、最小二乗法で偏芯量を数値表示します。
偏芯量(角度)をモニター上で直接読み取りできます。当社の芯出し顕微鏡と透過式偏芯測定装置に取り付け可能です。
Transmitted cross images can be blurred by some lenses.The newly developed image processing system transforms images into clear displays. By rotating the lens, the orbit is automatically entered in the system.
The amount of decentering is then calculated based on the least-square method and expressed numerically. The amount of decentering (angle difference) can be checked on the monitor. The equipment can be attached to our Centering Microscopes.

[ 画像処理システム IPS-5000 ]
Image Processing System IPS-5000

IPS-5000

1台のパソコンで最大8台までの測定器が管理可能
One PC can manage a maximum of 8 measurement devices.

お手持ちのパソコンと画像処理システムをLANケーブルで接続することにより、 パソコンでのデータ管理が可能になります。
また、測定条件もパソコンから制御が可能となります。

You can manage measurement data on your PC by connecting the image processing system to your PC with a LAN cable.
In addition, you can control the measurement conditions from your PC.

ソフトのダウンロードはこちら

IPS-5000 パソコン用ソフト FigLAN(Ver.1.201)

推奨動作環境
 OS : Windows7(日本語)
 CPU : インテル Pentium(2.0GHz以上)


各測定者の測定データの保管が可能
The measurement data can be stored separately for each operator.

各IPSで測定した結果をパソコン側の任意のフォルダーに保存することが可能です。測定結果はCSV形式、測定画面はJPG形式でそれぞれ自動的に保存され、検査解析および、検査成績書の作成もでき、自由自在に加工が可能になります。

Measurement results from each IPS can be stored in any folder you specify on your PC. The measurement results are stored in CSV format,and measurement images are stored as JPGs, automatically. They can be used as desired, such as for making an inspection analysis or creating an inspection report.

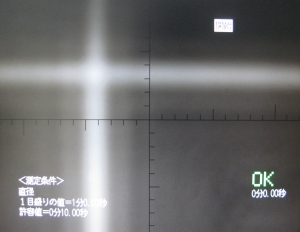

ぼやけた十字像を細い十字像に変換
Blurred cross image is transformed into thin crossing lines.

偏芯量を透過方式で測定する場合は、短焦点レンズほど表示画像が不鮮明になります。IPS-1000シリーズでは見えにくい透過十字像を、画像処理により鮮明な十字像に変換します。

When measuring the amount of decentering using the transmission method, the displayed image is usually blurred by short focus lenses.Transmitted cross images, which may not be displayed clearly with the IPS-1000 are transformed into crisp images.

画像処理前

[IPS-5000 SPECIFICATIONS]

スクロールしてご覧いただけます。

型式 Model IPS-5000
測定モード

Measurement mode
クロス表示モード、縦線測定モード、クロス測定モード

Cross display mode, Vertical line measurement mode,Cross measurement mode
画面表示言語

Screen display language
日本語/英語 切替式

Switches between Japanese and English
電源

Power source
AC 100V~240V
寸法、重量

Size & Weight
W255×D165×H50, 1.4Kg
CFカード

CF card
SanDisk製推奨容量2GBまで

We recommend SanDisk FD cards,
up to 2GB capacity
付属品

Accessories
電源ケーブル、PS/2マウス、取扱説明書

Power supply cable, PS/2 mouse, and Instruction manual
オプション

Option
フットスイッチ

Foot switch

偏芯量を自動算出し、即座に合否判定
The amount of decentering is calculated automatically,allowing an instantaneous judgment of acceptability.

被検レンズを回転させたときの軌跡を自動的に取り込み、測定偏芯量を最小二乗法で演算し、モニター上にデジタル表示します。
測定の目的に応じ、3種類のモードを選択できます。
●クロス表示モード:十字像を表示 します。
●縦線測定モード : 縦線を表示して偏芯量(角度)を測定・表示します。
●クロス測定モード : 十字線を表示して偏芯量(角度)を測定・表示します。
偏芯量を自動算出し、即座に合否判定

The equipment automatically takes in the orbit data that is created when the measured lens is rotated. The amount of decentering is calculated using the least square method and isplayed numerically on the monitor.
The following 3 modes are available to suit various measurement purposes.

● Cross display mode: Crossing lines are displayed.
● Vertical line measurement mode:Vertical line is displayed for measurement/display of the amount of decentering (angle difference).
● Cross measurement mode:Crossing lines are displayed for measurement/display of the amount of decentering (angle difference).

対応機種
Compatible instrument models

当社製の芯出し顕微鏡と透過式偏芯測定器に対応しています。
CM-106TV, CM-105TV, CM-127TV, CM-126TV, CM-100, CM-100α
*CCDカメラの型式及び取り付け方法により、対応の仕方が異なる場合があります。

Centering Microscopes: CM-106TV, CM-105TV, CM-127TV, CM-126TV,
CM-100, and CM-100α, all manufactured by Pearl Optical Industry, Co.,Ltd.
*The type and setting method for the CCD may require different handling.
対応機種

[ レンズ回転ステージ ] Lens rotating stage

[ レンズ回転ステージ ] Lens rotating stage

レンズを自動回転
The lens is rotated automatically.

電動モーターにより、被検レンズを自動回転させて偏芯量を測定することが可能です。
●回転速度 : 3段階に変速
●回転方向 : 正転・逆転
●回転状態 : 連続回転・寸動回転
電動モーターを使用せずに、手動にてレンズを回転させることも可能です。

The decentering amount can be measured by automatically rotating the test lens with an electric motor.
●Rotating speed : variable in 3 stages
●Rotating direction : normal / reverse
●Rotating state : continuous rotation / inching rotation
It is also possible to manually rotate the lens without using the electric motor.

φ4~40mm のレンズ径をカバー
Lens diameters of 4~40mm are covered.

Vブロックとレンズ受け治具を変更することで、φ4~40mmのレンズ径に対応します。
小径レンズを安定して回転させるために、吸引機構を付属しています。

Lens diameters of 4~40mm are covered by changing the V block and lens receiving jig.
A suction mechanism is porvide to stably rotate small-diameter lenses.

透過式偏芯測定器とは

芯出し顕微鏡、透過式偏芯測定器は、レンズの透過偏芯を測定する装置です。

透過偏芯とは、透過光が光軸からズレたときのズレ量です。
因みに光軸とは、レンズ両面の各球心を結んだ直線のことです。
実際にはレンズを外径基準で回転して測定します。

この光軸からのズレにはシフト(横ズレ)とチルト(傾き)の
2種類があります。

芯出し顕微鏡、透過式偏芯測定器は、「レンズの芯取り後の確認」、「バルサム行程」、「組レンズの検査」に使用されています。

反射式偏芯測定器は、レンズの反射偏芯を測定する装置です。
「レンズの芯取り後の確認」、「バルサム行程」、「レンズの組込・調整」、「組レンズの検査」また、「レンズ成形の金型検査」に使用されています。
「芯出し顕微鏡、透過式偏芯測定器」と「反射式偏芯測定器」は、客先の方針により使い分けています。
反射偏芯は、レンズの外形に対する片面づつの偏芯量を測定します。
