カメラ用テストチャート（透過型）
Test Chart for camera lenses (Transmission type)
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.
ポジとネガ
Positive type and Negative type
●型式末尾の(P)はポジチャート、(N)はネガチャートを表します。
●The letter of model name (P) represent positive chart, (N) represent negative chatr.
図票詳細 Detailed chart

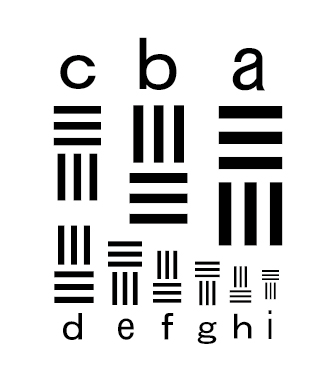

↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
スクロールしてご覧いただけます。
| 系列 Series |
解像力(本/mm) Resolving Power (line/mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | g | h | |
| B | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 |
| C | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| D | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| E | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
| F | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| G | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 |
| H | 8 | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 |
| J | 5 | 6 | 8 | 10 | 12.5 | 16 | 20 | 25 |
[ 35CL(P) ]ポジタイプ
[ 35CL(N) ]ネガタイプ
35mmカメラレンズ用テストチャート
For 35mmdigitalcameralenses
[ APS-TCH(P) ]ポジタイプ
[ APS-TCH(N) ]ネガタイプ

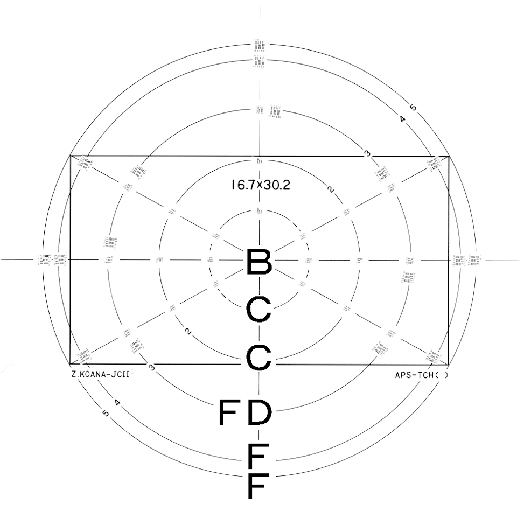

APS カメラレンズ用テストチャート
For APS-C digital camera lenses
デジタル一眼カメラ用テストチャート（透過型）
Test Chart for camcorder lenses (Transmission type)
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.
ポジとネガ
Positive type and Negative type
●型式末尾の(P)はポジチャート、(N)はネガチャートを表します。
●The letter of model name (P) represent positive chart, (N) represent negative chatr.
図票詳細 Detailed chart
スクロールしてご覧いただけます。
| 系列 Series |
解像力(本/mm) Resolving Power (line/mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | g | h | i | |
| B | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | |
| B' | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 |
| C | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| C' | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| D | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| E | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | |
| F | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
| G | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 | |
| H | 8 | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 | |
| J | 5 | 6 | 8 | 10 | 12.5 | 16 | 20 | 25 | |
↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
[ 35DCL(P)160 ]ポジタイプ
[ 35DCL(N)160 ]ネガタイプ
35mmデジタルカメラ用テストチャート
For 35mm digital camera lenses
[ APS-C-DCL(P)160 ] ポジタイプ
[ APS-C-DCL(N)160 ]ネガタイプ
APS-Cデジタルカメラ用テストチャート
For APS-C digital camera lenses
[ 4/3DCL(P)160 ]ポジタイプ
[ 4/3DCL(N)160 ]ネガタイプ
フォーサーズデジタルレンズ用テストチャート
For Four Thirds digital camera lenses
ビデオ用テストチャート（透過型）標準タイプ
Test Chart for camera lenses (Transmission type)standard
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.
ポジとネガ
Positive type and Negative type
●型式末尾の(P)はポジチャート、(N)はネガチャートを表します。
●The letter of model name (P) represent positive chart, (N) represent negative chatr.
図票詳細 Detailed chart
↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
スクロールしてご覧いただけます。
| 系列 Series |
解像力(本/mm) Resolving Power (line/mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | g | h | |
| A | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
| B | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 |
| C | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| D | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| E | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
| F | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| G | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 |
| H | 8 | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 |
| J | 5 | 6 | 8 | 10 | 12.5 | 16 | 20 | 25 |
[ VCL-2(P) ]ポジタイプ
[ VCL-2(N) ]ネガタイプ

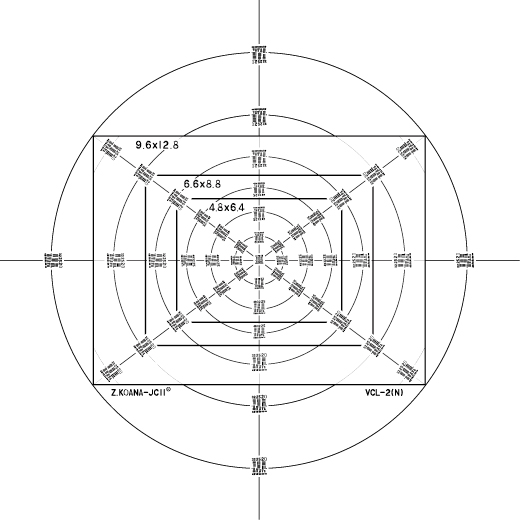

1 型、2/3 型、1/2 型共用テストチャート
For 1, 2/3, 1/2 type camcorder lenses
[ 1/2VCL-3(P) ]ポジタイプ
[ 1/2VCL-3(N) ]ネガタイプ
1/2 型用テストチャート
For 1/2 type camcorder lenses
[ 1/3VCL-4(P) ]ポジタイプ
[ 1/3VCL-4(N) ]ネガタイプ
1/3 型用テストチャート
For 1/3 type camcorder lenses
ビデオ用テストチャート（透過型）全面 200 本／ mm タイプ
Test Chart for camcorder lenses (Transmission type) Resolbing power 200 line/mm
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.
図票詳細
Detailed chart

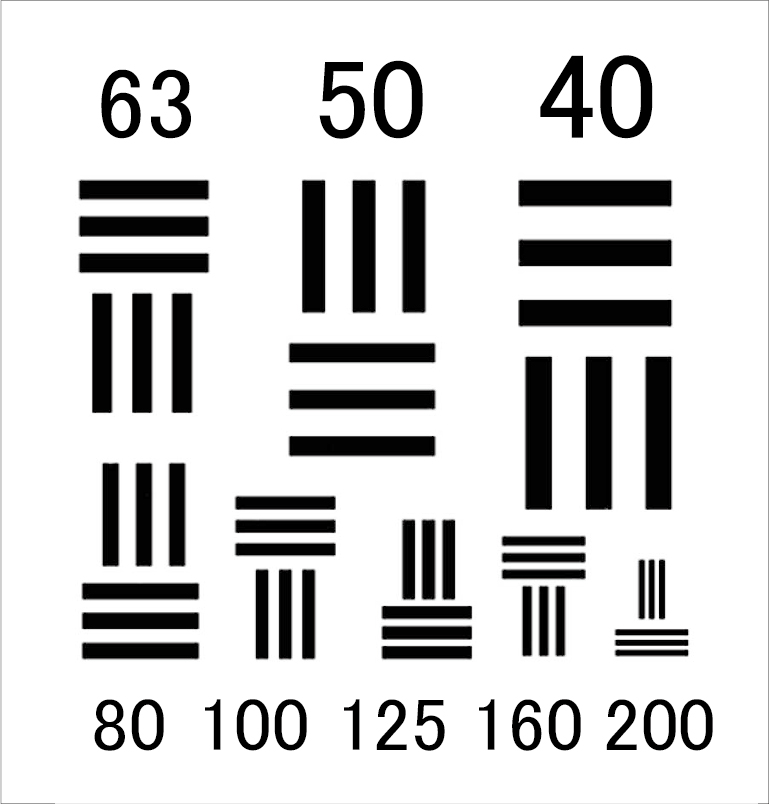

↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
| 解像力（本/mm) | |||||||
|---|---|---|---|---|---|---|---|
| 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
ポジとネガ
Positive type and Negative type
●型式末尾の(P)はポジチャート、(N)はネガチャートを表します。
●The letter of model name (P) represent positive chart, (N) represent negative chatr.

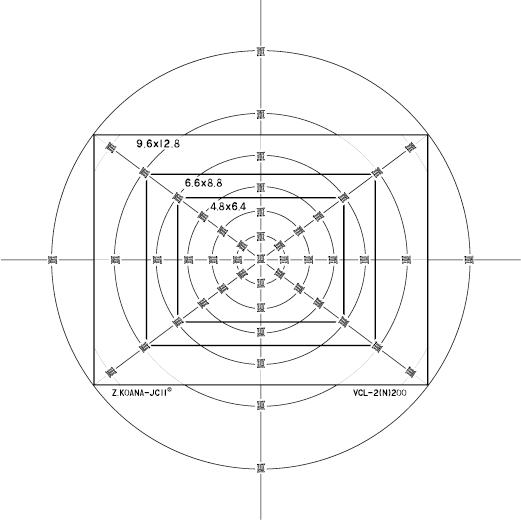

[ VCL-2(P)200 ]ポジタイプ
[ VCL-2(N)200 ]ネガタイプ
1 型、2/3 型、1/2 型共用テストチャート
For 1, 2/3, 1/2 type camcorder lenses

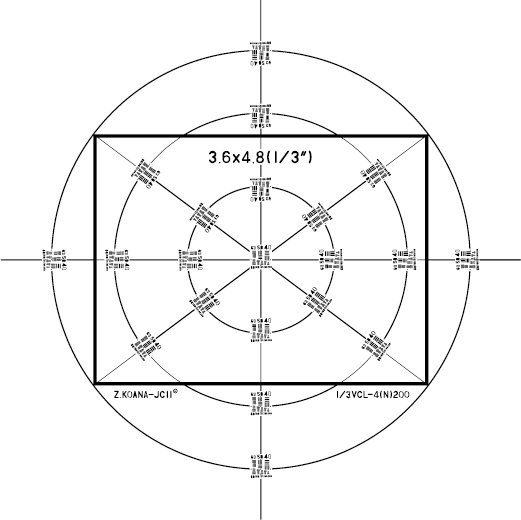

[ 1/3VCL-4(P)200 ]ポジタイプ
[ 1/3VCL-4(N)200 ]ネガタイプ
1/3 型用テストチャート
For 1/3 type camcorder lenses
[ 1/4VCL-5(P)200 ]ポジタイプ
[ 1/4VCL-5(N)200 ]ネガタイプ

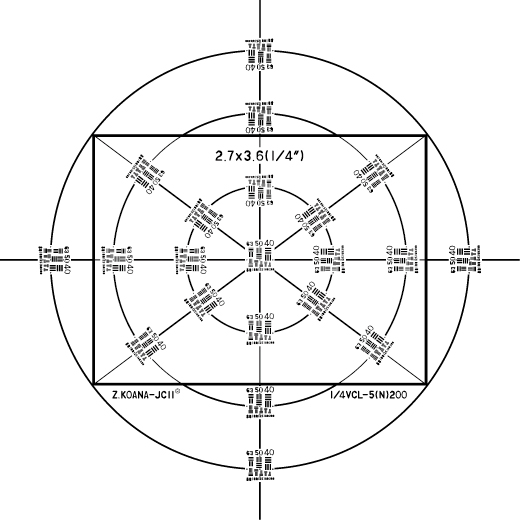

1/4 型用テストチャート
For 1/4 type camcorder lenses
ビデオ用テストチャート（透過型）全面 250 本／ mm タイプ
Test Chart for camcorder lenses (Transmission type) Resolbing power 250 line/mm
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.
図票詳細
Detailed chart

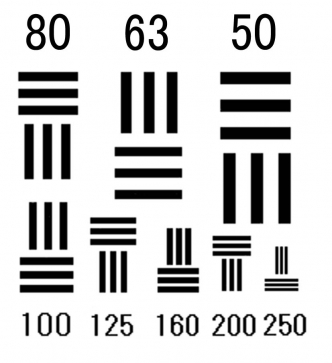

↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
| 解像力（本/mm) | |||||||
|---|---|---|---|---|---|---|---|
| 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 |
ポジとネガ
Positive type and Negative type
●型式末尾の(P)はポジチャート、(N)はネガチャートを表します。
●The letter of model name (P) represent positive chart, (N) represent negative chatr.
[ 1/2.5VCL(P)250 ]ポジタイプ
[ 1/2.5VCL(N)250 ]ネガタイプ

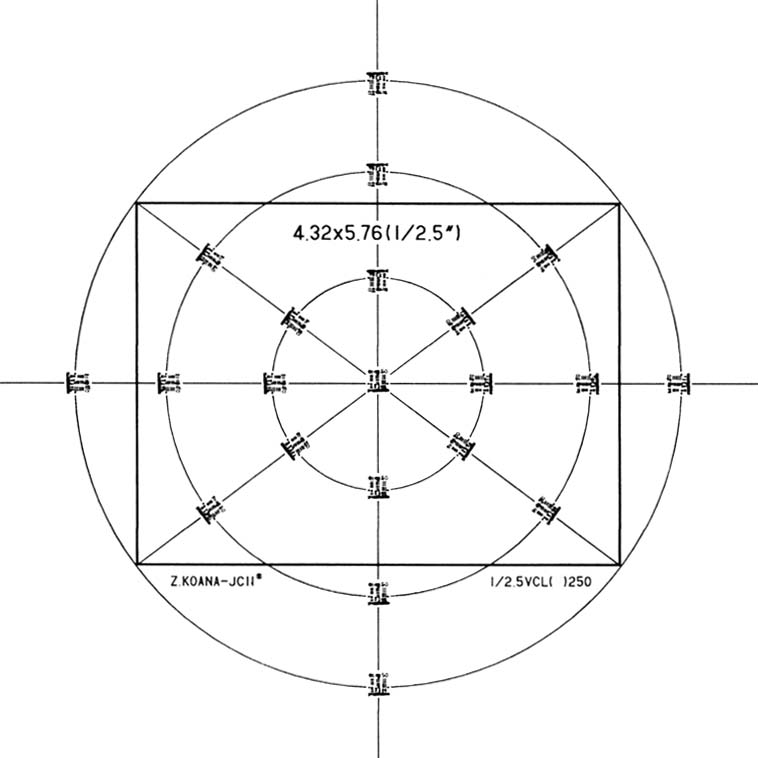

1/2.5 型共用テストチャート
For 1/2.5 type camcorder lenses
[ 1/3VCL(P)250 ]ポジタイプ
[ 1/3VCL(N)250 ]ネガタイプ
1/3 型共用テストチャート
For 1/3 type camcorder lenses
[ 1/4VCL(P)250 ]ポジタイプ
[ 1/4VCL(N)250 ]ネガタイプ

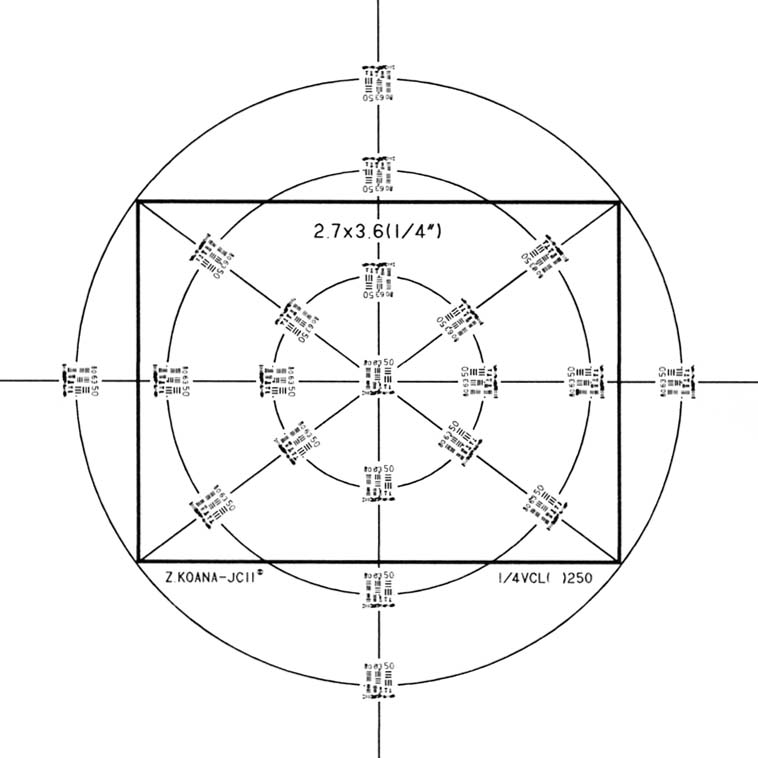

1/4 型共用テストチャート
For 1/4 type camcorder lenses
ビデオ用テストチャート（透過型）全面 320 本／ mm タイプ Test Chart for camcorder lenses (Transmission type) Resolbing power 320 line/mm
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.

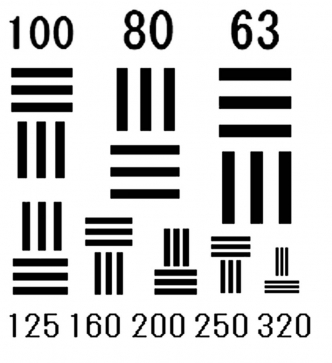

図票詳細
Detailed chart
↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
| 解像力（本/mm) | |||||||
|---|---|---|---|---|---|---|---|
| 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
ポジとネガ
Positive type and Negative type
●型式末尾の(P)はポジチャート、(N)はネガチャートを表します。
●The letter of model name (P) represent positive chart, (N) represent negative chatr.

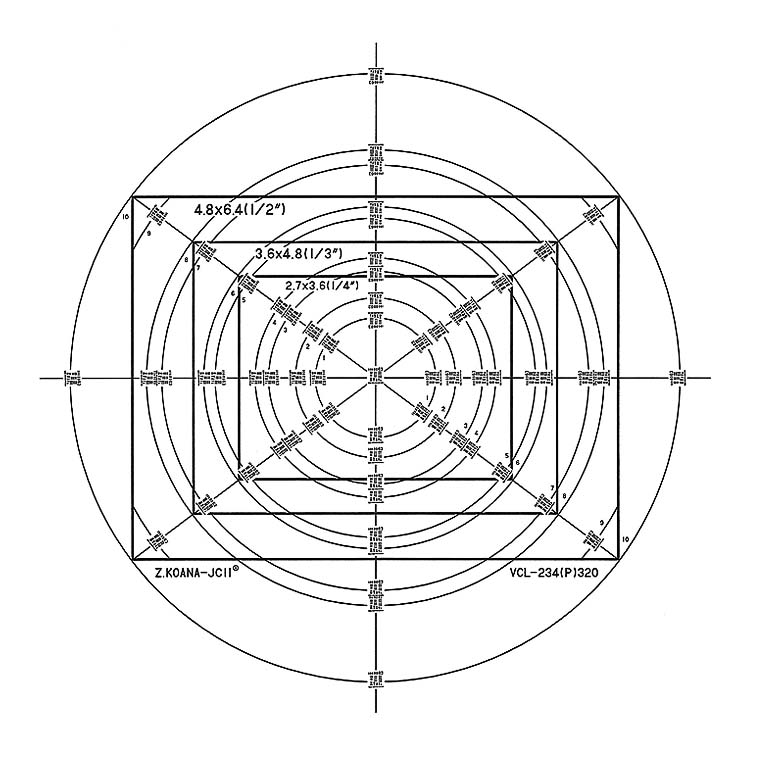

[ VCL-234(P)320 ]ポジタイプ
[ VCL-234(N)320 ]ネガタイプ
1/2 型,1/3 型,1/4 型共用テストチャート
For 1/2, 1/3, 1/4 type camcorder lenses
320.jpg "[ 1/2.5VCL(P)250 ]")
[ 1/2.33VCL(P)320 ]ポジタイプ
[ 1/2.33VCL(N)320 ]ネガタイプ

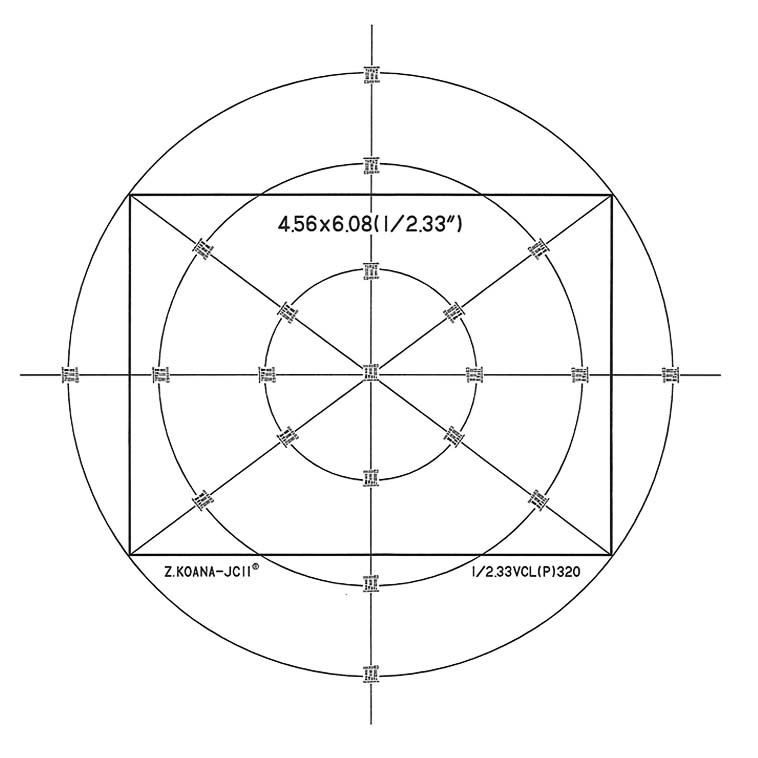

1/2.33 型用テストチャート
For 1/2.33 type camcorder lenses
320.jpg "[ 1/3VCL(P)250 ]")

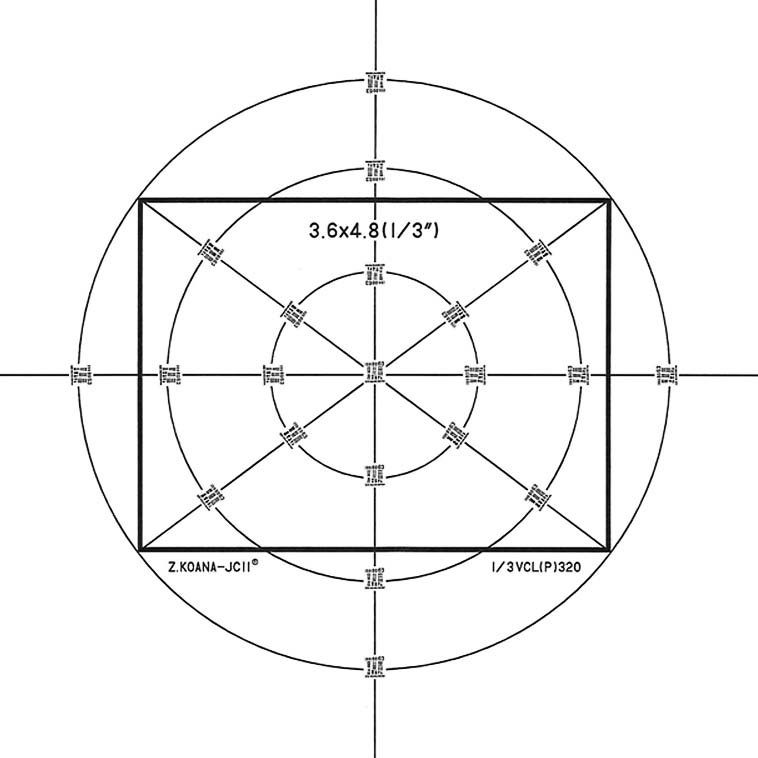

[ 1/3VCL(P)320 ]ポジタイプ
[ 1/3VCL(N)320 ]ネガタイプ
1/3 型用テストチャート
For 1/3 type camcorder lenses
320.jpg "[ 1/3VCL(P)250 ]")
ビデオ用テストチャート（透過型）全面 400 本／ mm タイプ
Test Chart for camcorder lenses (Transmission type) Resolbing power 400 line/mm
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.
図票詳細
Detailed chart
↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
| 解像力（本/mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 |

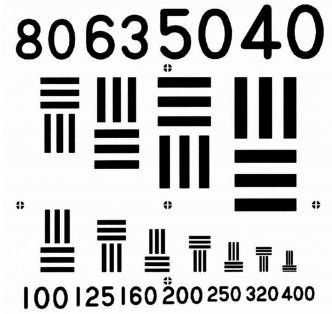

フォーカシングジーメンスパターン
Siemans focusing pattern
●こちらのチャートは投影時に肉眼でピントが合わせやすいよう
ジーメンスパターンを採用しております。
●This chart employs the Siemens pattern, in order to make it easier to focus an image by eye when the chart is projected.

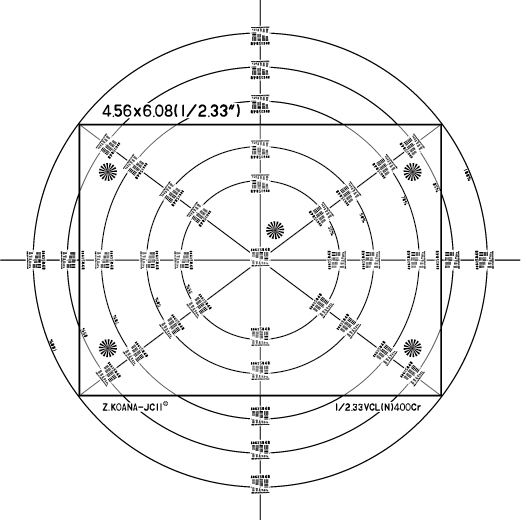

[ 1/2.33VCL(P)400Cr ]ポジタイプ
[ 1/2.33VCL(N)400Cr ]ネガタイプ
1/2.33 型用テストチャート
For 1/2.33 type camcorder lenses

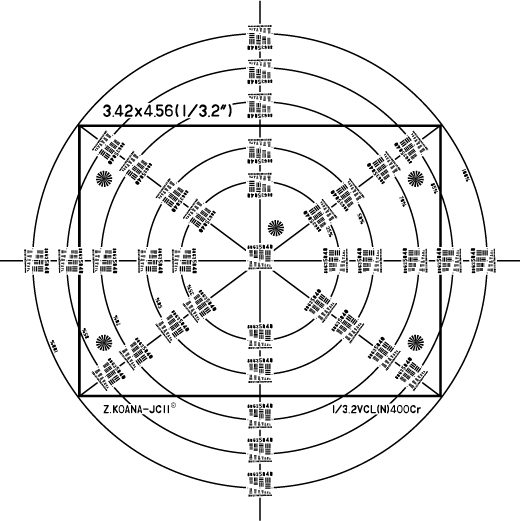

[ 1/3.2VCL(P)400Cr ]ポジタイプ
[ 1/3.2VCL(N)400Cr ]ネガタイプ
1/3.2 型用テストチャート
For 1/3.2 type camcorder lenses

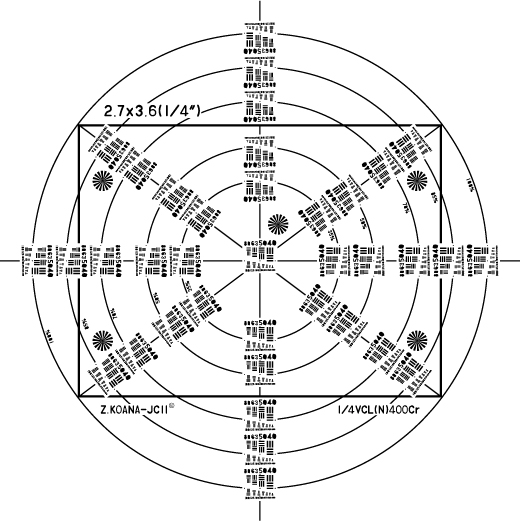

[ 1/4VCL(P)400Cr ]ポジタイプ
[ 1/4VCL(N)400Cr ]ネガタイプ
1/4 型用テストチャート
For 1/4 type camcorder lenses
ビデオ用テストチャート（透過型）全面 500 本/mm タイプ
Test Chart for camcorder lenses (Transmission type) Resolbing power 500 line/mm
●図は、実際の寸法と異なります。
Negative tipes for all charts areavailable.
●the size in the figure differsform actual size.

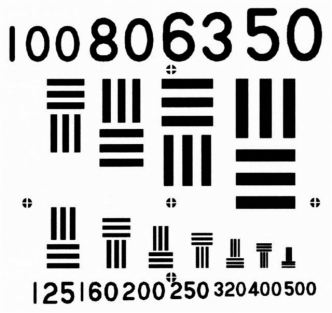

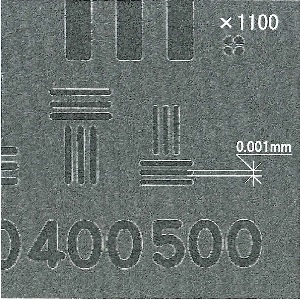

線幅1ミクロンの世界
500本/mmチャートで線幅1μmを実現。
イメージサイズ1/2.33インチで、最大解像限界約2,700万画素まで対応。
余裕の解像本数を誇り、先を見据えた開発にも貢献します。
図票詳細
Detailed chart
↑図票中の数字は解像力（本/mm)を表します。
Detailed chart Numbers are Resolution power (lime/mm>
| 解像力（本/mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 |
フォーカシングジーメンスパターン
Siemans focusing pattern
●こちらのチャートは投影時に肉眼でピントが合わせやすいよう
ジーメンスパターンを採用しております。
●This chart employs the Siemens pattern, in order to make it easier to focus an image by eye when the chart is projected.

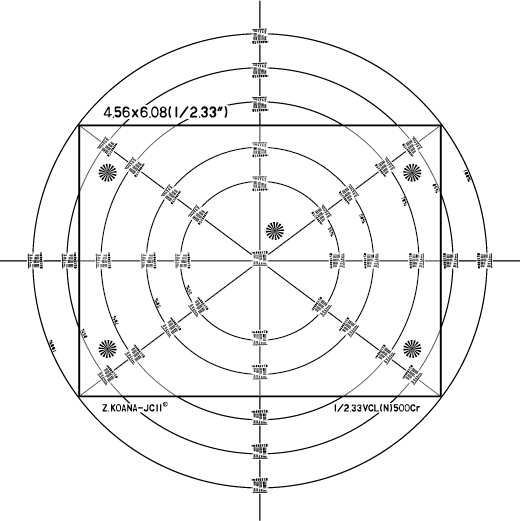

[ 1/2.33VCL(P)500Cr ]ポジタイプ
[ 1/2.33VCL(N)500Cr ]ネガタイプ
1/2.33 型用テストチャート
For 1/2.33 type camcorder lenses

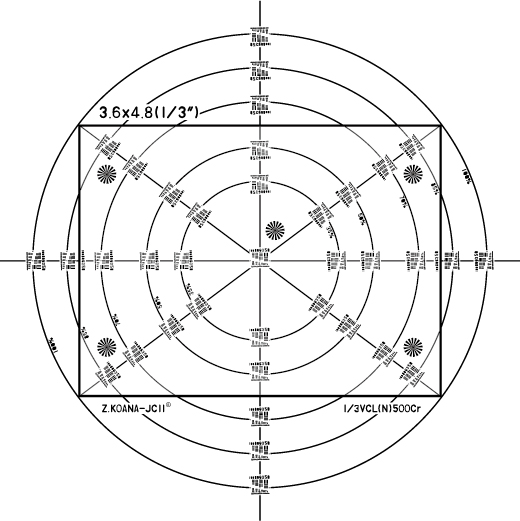

[ 1/3VCL(P)500Cr ]ポジタイプ
[ 1/3VCL(N)500Cr ]ネガタイプ
1/3 型用テストチャート
For 1/3 type camcorder lenses

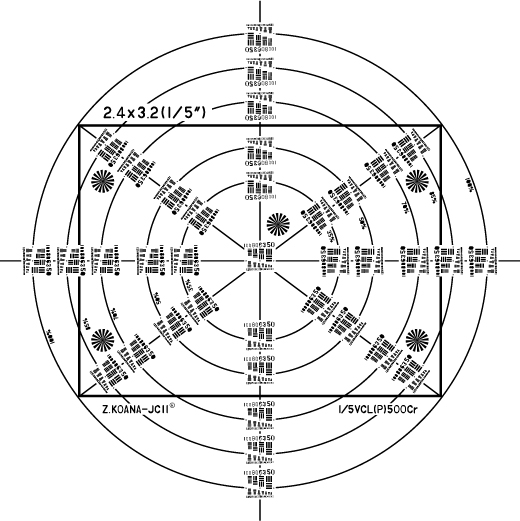

[ 1/5VCL(P)500Cr ]ポジタイプ
[ 1/5VCL(N)500Cr ]ネガタイプ
1/5 型用テストチャート
For 1/5 type camcorder lenses
ビデオ用テストチャートラインナップと図票配置
Test chart lineup and chart arrangement for video
テストチャートラインナップ Test chart lineup
スクロールしてご覧いただけます。
| 型式 Type |
画面サイズ Screen size | 標準 Standard |
200本/mm 200 line/mm |
250本/mm 250 line/mm |
320本/mm 320 line/mm |
400本/mm 400 line/mm |
500本/mm 500 line/mm |
|
|---|---|---|---|---|---|---|---|---|
| 型 Type |
縦 × 横(mm) Length × Width(mm) |
|||||||
| VCL-2 | 1 | 9.6 × 12.8 | ① | ① | ① | |||
| 2/3 | 6.6 × 8.8 | |||||||
| 1/2 | 4.8 × 6.4 | |||||||
| VCL-3 | 1 | 9.6 × 12.8 | ⑥ | |||||
| 2/3 | 6.6 × 8.8 | |||||||
| 1/2 | 4.8 × 6.4 | |||||||
| 1/3 | 3.6 × 4.8 | |||||||
| VCL-234 | 1/2 | 4.8 × 6.4 | ① | ① | ① | ① | ||
| 1/3 | 3.6 × 4.8 | |||||||
| 1/4 | 2.7 × 3.6 | |||||||
| HD-234 | 1/2 | 3.92 × 6.97 | ⑦ | |||||
| 1/3 | 2.94 × 5.23 | |||||||
| 1/4 | 2.21 × 3.92 | |||||||
| 2/3VCL | 2/3 | 6.6 × 8.8 | ② | ② | ② | |||
| 1/1.8VCL | 1/1.8 | 5.32 × 7.2 | ② | |||||
| 1/2VCL | 1/2 | 4.8 × 6.4 | ② | ② | ② | ② | ||
| 1/2.3-4K | 1/2.3 | 2.825 × 6.8 | ⑧ | |||||
| 1/2.33VCL | 1/2.33 | 4.56 × 6.08 | ② | ② | ② | ⑤ | ⑤ | |
| 1/2.5VCL | 1/2.5 | 4.32 × 5.76 | ② | ② | ② | ② | ||
| 1/2.7VCL | 1/2.7 | 3.96 × 5.28 | ② | ② | ② | |||
| 1/2.8VCL | 1/2.8 | 3.84 × 5.12 | ② | ② | ② | |||
| 1/3VCL | 1/3 | 3.6 × 4.8 | ② | ② | ② | ② | ⑤ | ⑤ |
| 1/3.2VCL | 1/3.2 | 3.42 × 4.56 | ② | ② | ② | ⑤ | ⑤ | |
| 1/4VCL | 1/4 | 2.7 × 3.6 | ② | ② | ② | ② | ⑤ | ⑤ |
| 1/5VCL | 1/5 | 2.4 × 3.2 | ② | ② | ② | ② | ⑤ | ⑤ |
| 1/6VCL | 1/6 | 1.8 × 2.43 | ③ | ③ | ③ | ③ | ||
| 1/7VCL | 1/7 | 1.63 × 2.1 | ③ | |||||
| 1/7.4VCL | 1/7.4 | 1.44 × 1.92 | ③ | |||||
| 1/8VCL | 1/8 | 1.34 × 1.79 | ③ | |||||
| 1/9VCL | 1/9 | 1.296 × 1.584 |
④ | |||||
| 1/10VCL | 1/10 | 1.08 × 1.44 | ③ | |||||
| 1/11VCL | 1/11 | 1.037 × 1.267 |
④ | |||||

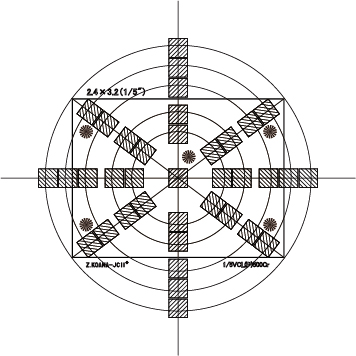

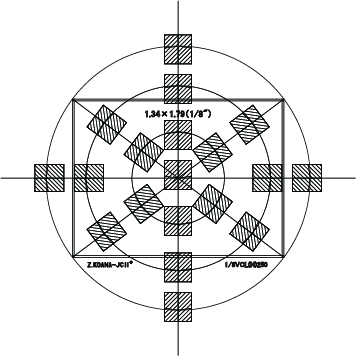

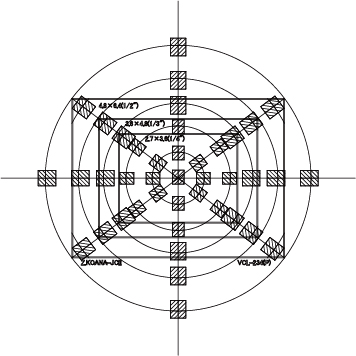

図票配置 Chart arrangement

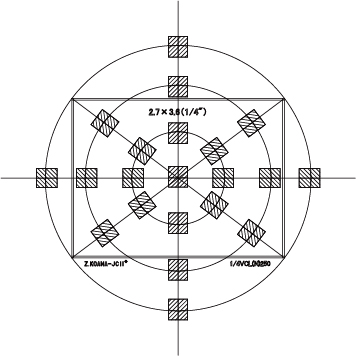

⑤ 配置の各チャートの円直径はイメージサークルの35％、50％、70％、85％、100％です。

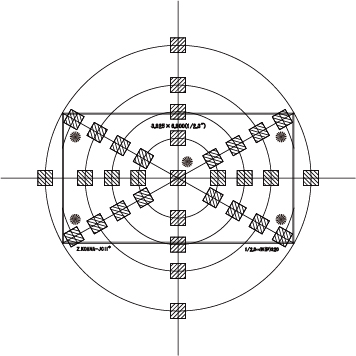

⑧ 配置の各チャートの円直径はイメージサークルの30％、50％、70％、90％（対角のみ）、100％です。

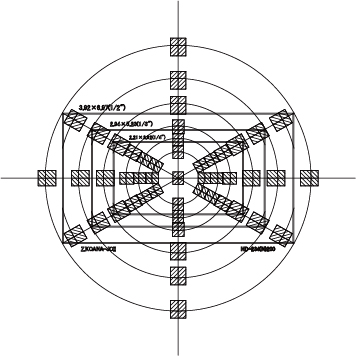

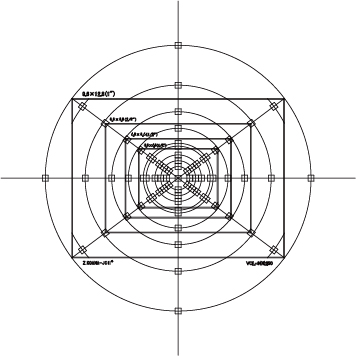

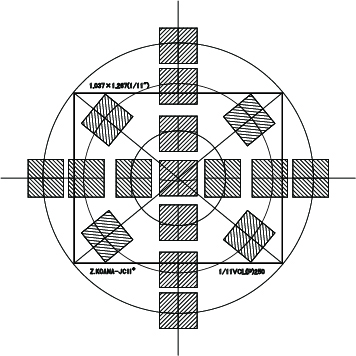

The deameters of the circles in charts ② ③ ④ in the arrangement are 35％,70％, and 100％ of the image circle.
The deameters of the circles in charts ⑤ in the arrangement are 35％,50％,70％,85％ and 100％ of the image circle.
The deameters of the circles in charts ⑧ in the arrangement are 30％,50％,70％,90％（Diagonal only） and 100％ of the image circle.
