特注MTFチャート
Custom MTF chart
![](/dcms_media/image/%E7%89%B9%E6%B3%A8MTF%E3%83%81%E3%83%A3%E3%83%BC%E3%83%88.jpg)
テストチャートの開発製造で培ったフォトリソグラフィ技術を活かし、高品質・高精度のチャートを製造します。また柔軟で細やかな対応が可能で、小ロットを得意とし試作・開発段階での需要にお答えします。
MTF検査装置のメーカーは問いませんのでお気軽にご相談ください。
当社の特注MTFチャートの強みは以下の通りです。
![](/dcms_media/image/%E3%82%AA%E3%83%AA%E3%82%B8%E3%83%8A%E3%83%AB%E3%83%91%E3%82%BF%E3%83%BC%E3%83%B3.jpg)
最小線幅0.001mm(1μm)までのパターニングが可能です。
パターンはお客様のご要望に沿ったオリジナルパターンを作成できます。
概要がわかる簡単な図を頂ければお見積りさせて頂きます。
・最小線幅(どれくらい細かいパターンか)
・要素数(どのようなパターンがどれ位必要か)
・基板仕様(硝材や基板厚、外形サイズなど)
・その他(コートの有無やその他ご要望)
スリット
![Slit.jpg](/dcms_media/image/Slit.jpg)
ジーメンス
![Siemens.jpg](/dcms_media/image/Siemens.jpg)
ストライプ
![Stripes.jpg](/dcms_media/image/Stripes.jpg)
格子
![lattice.jpg](/dcms_media/image/lattice.jpg)
矩形
![SFR.jpg](/dcms_media/image/SFR.jpg)
ご注文後に当社で専用図面を作成し製作前にご確認頂きます。

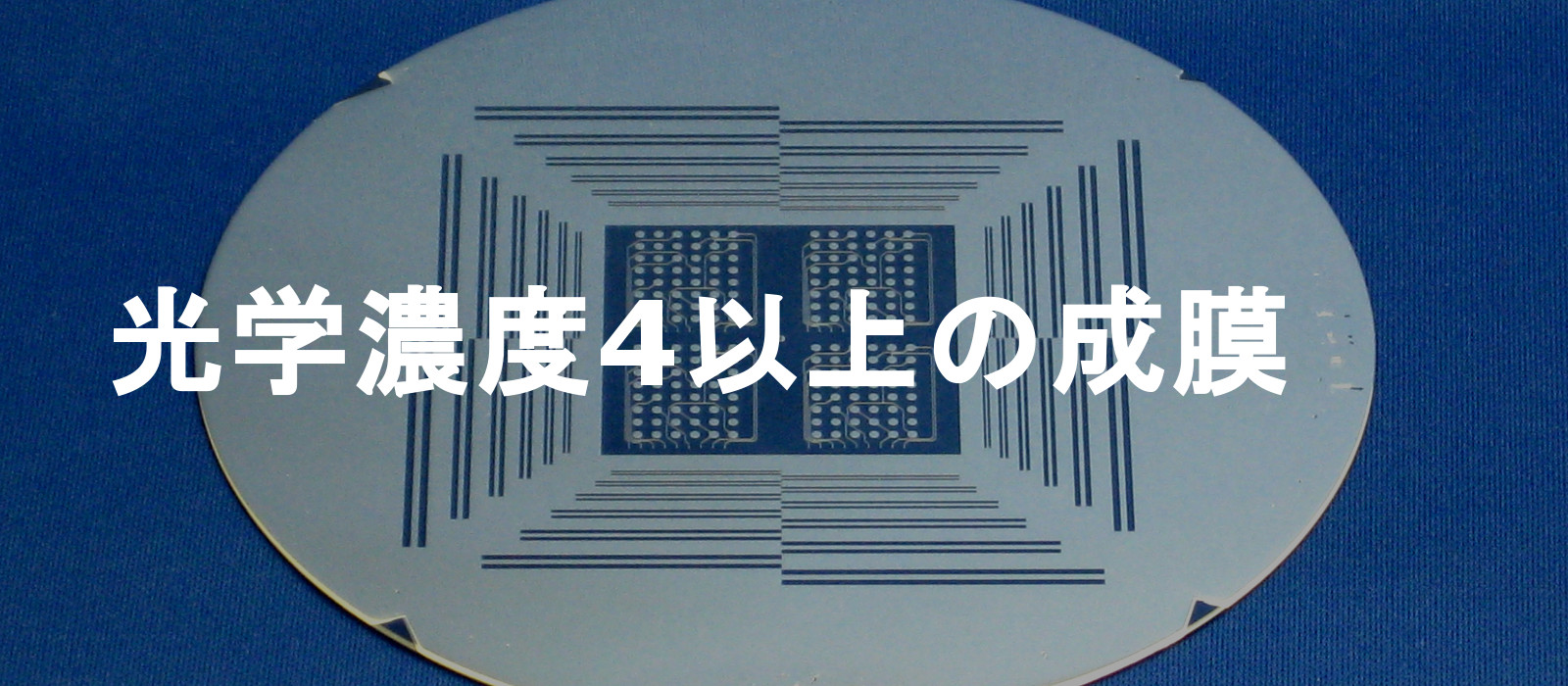

![](/dcms_media/image/%E6%BF%83%E5%BA%A64.jpg)
一般的なクロム膜(濃度3以下)より濃度の高い成膜を用いる事で濃度4以上を実現

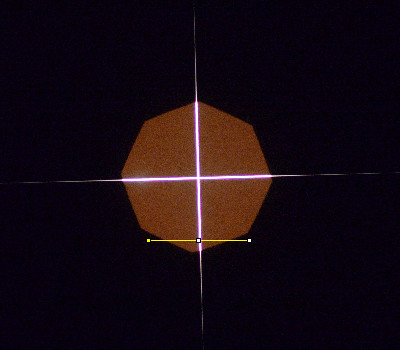

濃度3以下の膜面(透過光)
![](/dcms_media/image/MTF_%E6%BF%83%E5%BA%A63%E4%BB%A5%E4%B8%8B-trim.jpg)

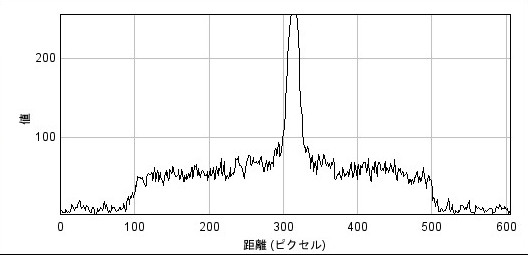

濃度3以下の膜面 輝度グラフ
![](/dcms_media/image/%E6%BF%83%E5%BA%A63%E4%BB%A5%E4%B8%8B%E3%82%B0%E3%83%A9%E3%83%95-2.jpg)

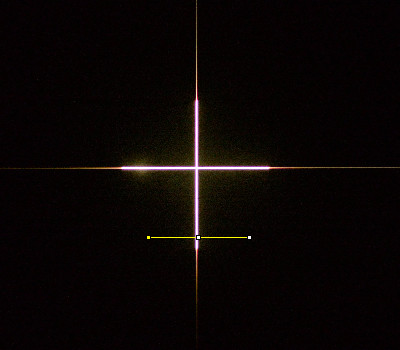

濃度4以上の膜面(透過光)
![](/dcms_media/image/MTF_%E6%BF%83%E5%BA%A64%E4%BB%A5%E4%B8%8A-trim.jpg)

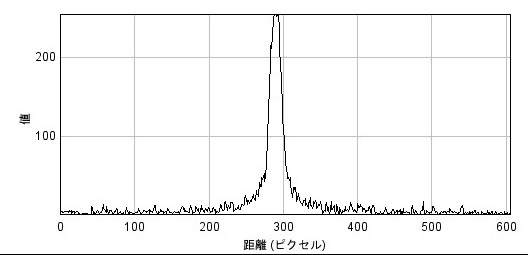

濃度4以上の膜面 輝度グラフ
![](/dcms_media/image/%E6%BF%83%E5%BA%A64%E4%BB%A5%E4%B8%8A%E3%82%B0%E3%83%A9%E3%83%95-2.jpg)
![](/dcms_media/image/%E7%A1%9D%E6%9D%90%E9%81%B8%E6%8A%9E.jpg)
青板t=1.5mmを標準基板として石英を選択する事も可能で、厚みも1.5/2.3/3.0mmなど規格厚から選ぶことで短納期での製造が可能になります。
・青板 t=1.5±0.1mm
・青板 t=2.3±0.1mm
・青板 t=3.0±0.1mm
・石英 t=1.5±0.1mm
・石英 t=2.3±0.1mm
・石英 t=3.0±0.1mm
青板・石英以外の硝材や基板厚の指定、平行度・面精度の設定につきましてもご相談を承ります。
![](/dcms_media/image/%E5%A4%96%E5%BD%A2%E5%8A%A0%E5%B7%A5.jpg)
丸目加工や四角加工の他にも多角形やDカット・Iカットも可能です。
穴あけやザグリ加工、ノッチ加工にも対応できます。

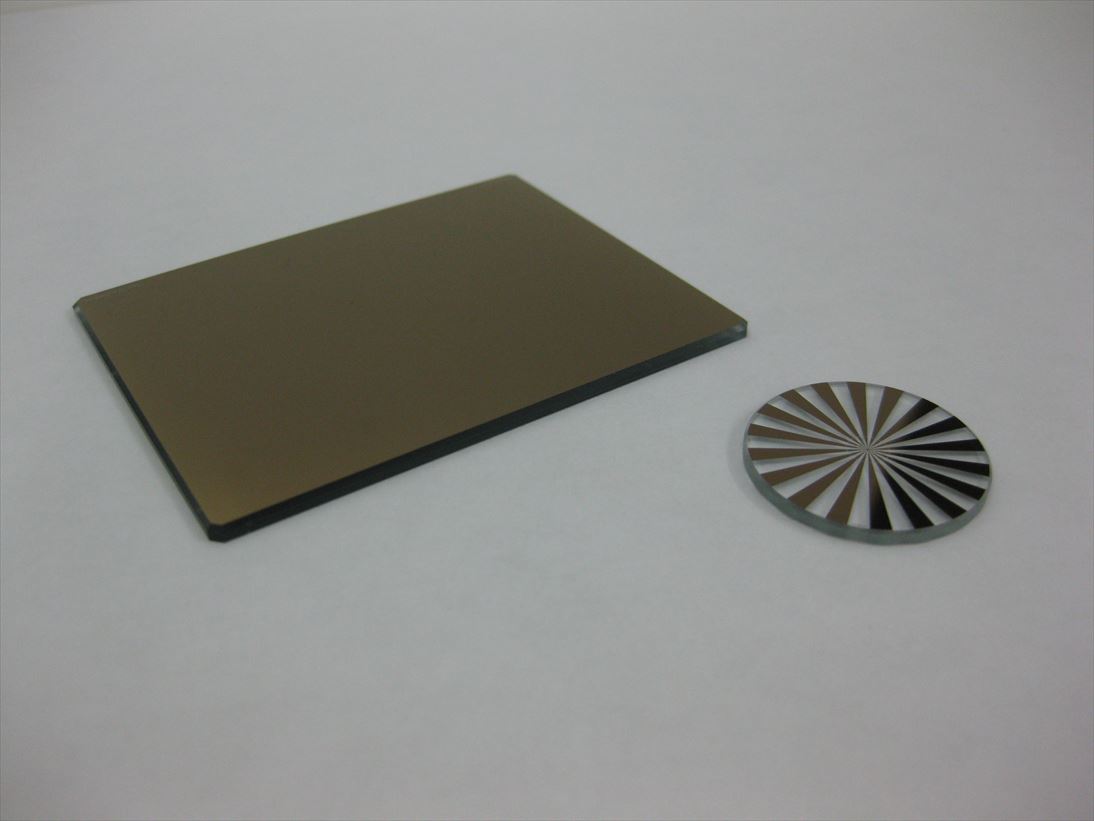

丸目・四角
![](/dcms_media/image/%E4%B8%B8%E7%9B%AE%E3%81%A8%E5%9B%9B%E8%A7%92.jpg)

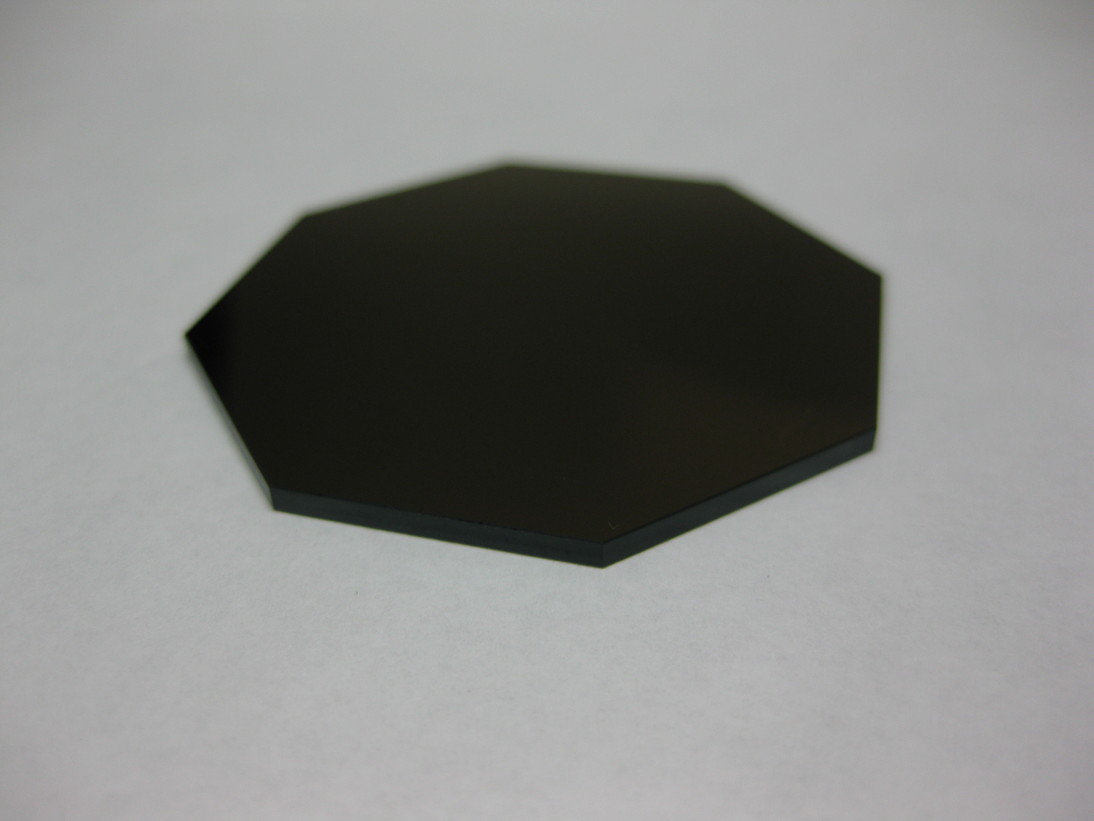

多角形
![](/dcms_media/image/%E5%A4%9A%E8%A7%92%E5%BD%A2.jpg)

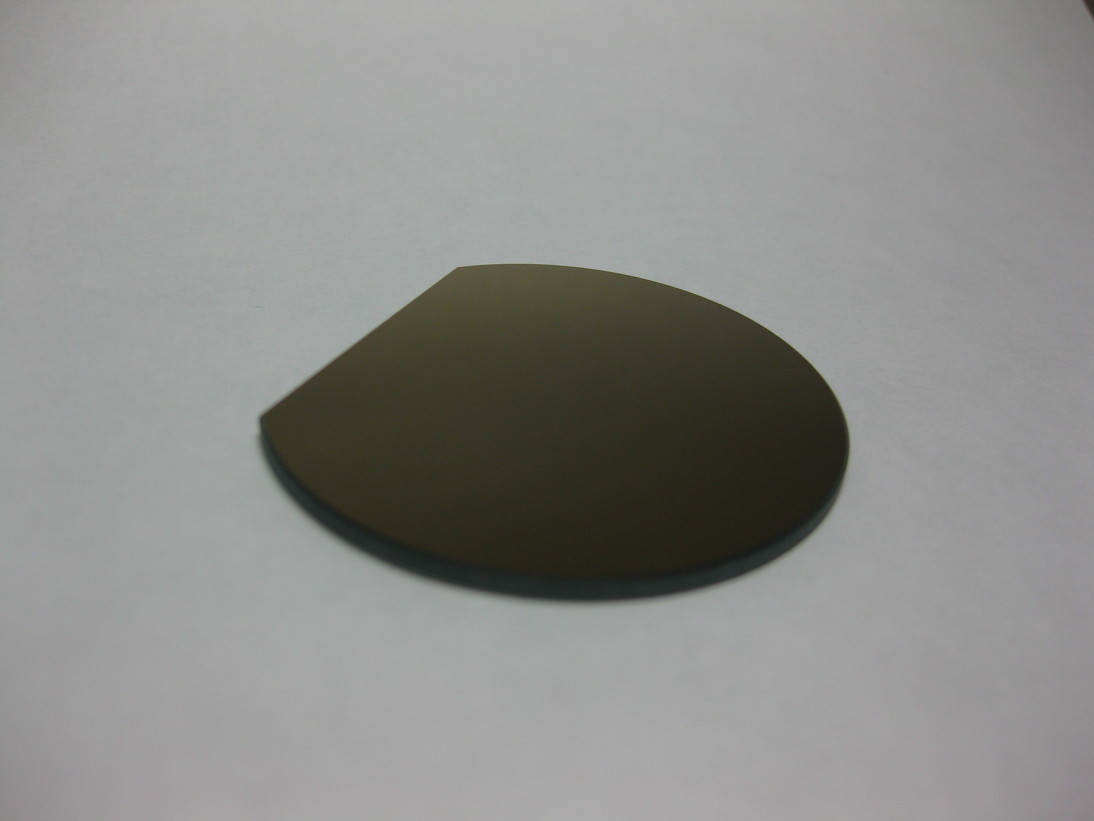

Dカット
![](/dcms_media/image/D%E3%82%AB%E3%83%83%E3%83%88.jpg)

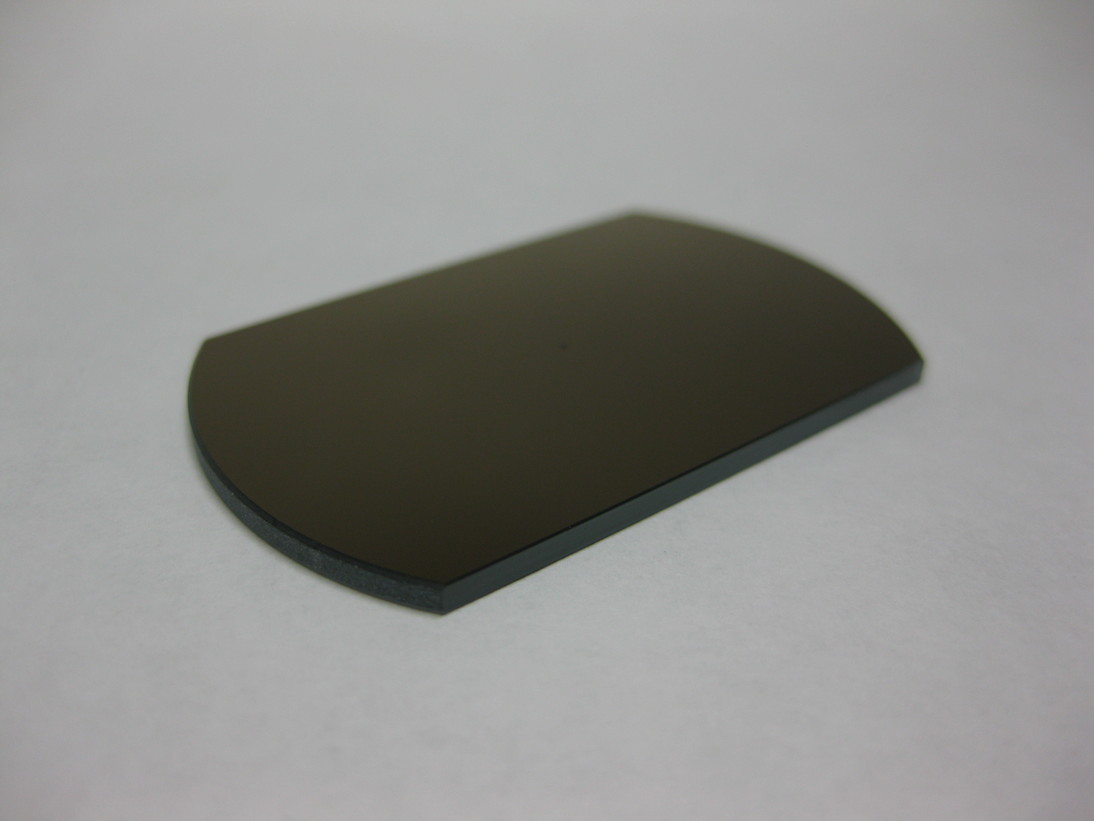

Iカット
![](/dcms_media/image/I%E3%82%AB%E3%83%83%E3%83%88.jpg)
![](/dcms_media/image/AR%E3%82%B3%E3%83%BC%E3%83%88.jpg)
膜面のみ、裏面のみ、両面それぞれにコートをかけることができます。
標準基板の膜面は反射防止膜になっております。

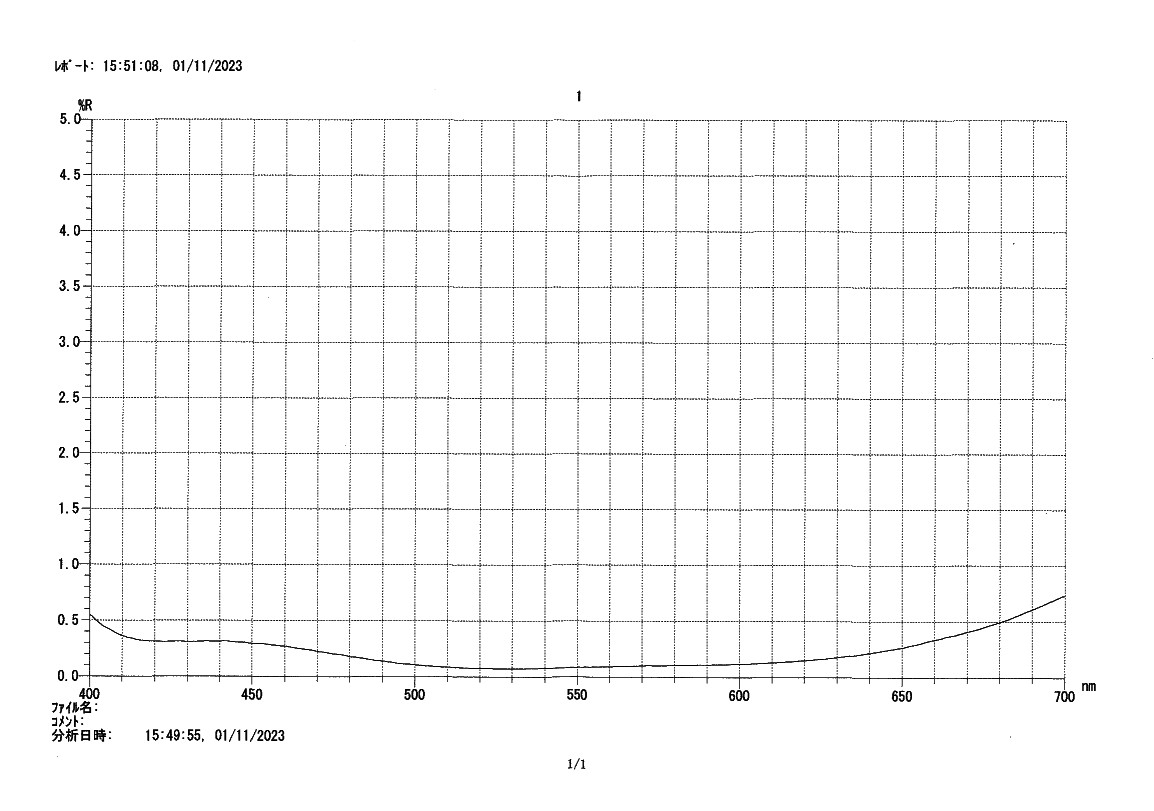

反射防止コート(ARコート)グラフ
![](/dcms_media/image/AR_coat.jpg)
![](/dcms_media/image/%E3%81%8A%E5%95%8F%E3%81%84%E5%90%88%E3%82%8F%E3%81%9B.jpg)
上記仕様以外のテストチャートのお問い合わせや、MTFチャート以外の印画紙・フィルムを用いたチャート、従来の投影機用解像力チャートなどもお気軽にお問い合わせ下さい。
